標題: 電機運動，同步帶固定的機構圖紙共享一個 [打印本頁]

作者: 一展刀鋒 時間: 2024-5-23 11:00
標題: 電機運動，同步帶固定的機構圖紙共享一個
最近重新研究了下這個機構，下載了類似圖紙，給大家共享下

作者: 學渣渣 時間: 2024-5-23 11:07
本帖最后由學渣渣于 2024-5-23 11:29 編輯

我關注電機不動，同步帶帶著工裝一起動。

作者: 學渣渣 時間: 2024-5-23 11:14

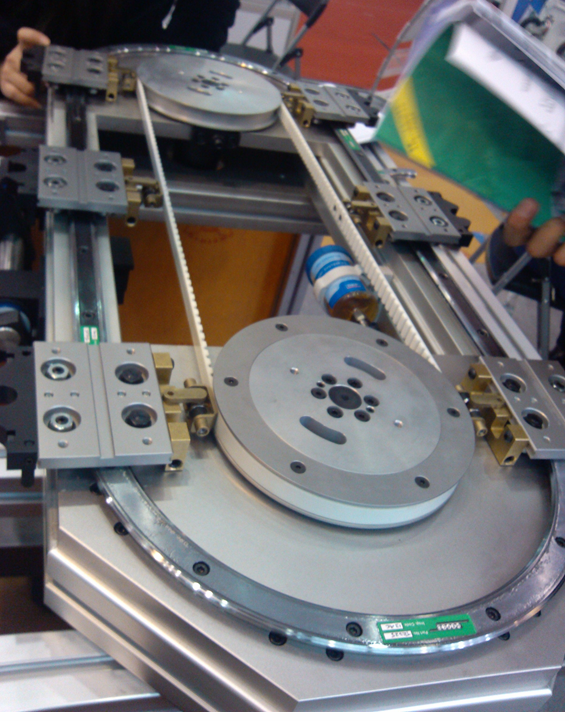

我關注這個同步帶和工位的連接方式，如下圖紅圈。有沒有興趣一起研究下。

作者: 學渣渣 時間: 2024-5-23 11:16
@sh1017lwd 你再看看同步輪

作者: 學渣渣 時間: 2024-5-23 11:18
大佬研究這個機構的心得是啥？重復定位精度能夠達到多少？如何提供重復定位精度？

準備小板凳

作者: 學渣渣 時間: 2024-5-23 11:25
@trongtrongtrong 進來聊，看看B站視頻，4樓@sh1017lwd ，https://www.bilibili.com/video/BV1zW4y157RJ/?p=66&vd_source=b0cc9e45582f8dd7d3c02a02beb5dc71

作者: 小齊怎么了 時間: 2024-5-23 11:33
學習了

作者: 一展刀鋒 時間: 2024-5-23 11:39

學渣渣發表于 2024-5-23 11:18
大佬研究這個機構的心得是啥？重復定位精度能夠達到多少？如何提供重復定位精度？

準備小板凳

沒有偏載，成熟應用，國外桁架機械臂就用，定位精度跟普通的是一樣的

作者: 學渣渣 時間: 2024-5-23 11:42

學渣渣發表于 2024-5-23 11:14
我關注這個同步帶和工位的連接方式，如下圖紅圈。有沒有興趣一起研究下。

@力士樂導軌大佬這個環軌有做嗎？

作者: 力士樂導軌 時間: 2024-5-23 13:58

學渣渣發表于 2024-5-23 11:42
@力士樂導軌大佬這個環軌有做嗎？

環軌，力士樂還沒有，凱特，上銀，THK他們好像是有的

作者: 學渣渣 時間: 2024-5-23 15:19

一展刀鋒發表于 2024-5-23 11:39
沒有偏載，成熟應用，國外桁架機械臂就用，定位精度跟普通的是一樣的

刀俠的方案，沒法二次定位吧？環軌的方案，可以二次定位，號稱±0.05

作者: 一展刀鋒 時間: 2024-5-23 16:05

學渣渣發表于 2024-5-23 15:19
刀俠的方案，沒法二次定位吧？環軌的方案，可以二次定位，號稱±0.05

環規不就是同步帶嗎，為什么不能二次定位，能不能二次定位又不看這個，都是擠一下，改變皮帶的位置吧

作者: 學渣渣 時間: 2024-5-23 17:53

一展刀鋒發表于 2024-5-23 16:05
環規不就是同步帶嗎，為什么不能二次定位，能不能二次定位又不看這個，都是擠一下，改變皮帶的位置吧

環軌一般是多工位，固定位置，方便二次定位；

電機在動，主打一個非確定位置吧。
