標題: 大學學渣求助， 一個簡單的夾緊機構 [打印本頁]
作者: 大學學渣    時間: 2015-9-19 12:15
標題: 大學學渣求助， 一個簡單的夾緊機構
課程設計需要做一個加工SN212軸承座軸承孔的定位與夾緊機構，定位現在采用對底座一面兩孔進行定位，夾緊機構需要是氣動，必須要有增力機構 現在做成這樣 老師說不行 左邊桿剛度不夠 又不讓我把桿加粗 現在該怎么改 或者設計 [attach]365373[/attach]
+ V- f' A5 s1 i6 h6 \; D- Z/ y9 P4 q& L9 Q3 L$ J0 G2 [

1 Z/ ^( H2 x' V* ?2 A補充內容 (2015-9-19 19:47):
1 @, V. `( t* w, |/ R 剛度問題不用考慮了。。現在考慮如何裝夾方便 我這樣設計好像不行
作者: xue428032    時間: 2015-9-19 12:57
樓主這樣設計，不好裝夾啊，剛度夠不夠不是老師說的算，自己用軟件校核下，不加粗，可以換材料啊！
作者: trilemma    時間: 2015-9-19 13:23
樓主說的左邊桿剛度不夠是指壓住軸承座的橫桿嗎，感覺夾緊部位應該在底座上好
9 j8 e5 f, T6 U; |- u. F# Y  `( N0 O/ y5 |0 V9 l6 d

; v# f0 |  k: b( W2 p; F
! G. y6 O7 J, M) b# W7 A0 U/ V  O+ _% d! a: X4 r" W# g6 J
6 E8 m3 c( A  b$ P
# c9 N/ N6 Q5 D3 S

6 x: \: g  n* K) s6 E$ e- q* x$ o
作者: 大學學渣    時間: 2015-9-19 13:32
xue428032 發表于 2015-9-19 12:57 : L0 l) X. l! w( ~8 u
樓主這樣設計，不好裝夾啊，剛度夠不夠不是老師說的算，自己用軟件校核下，不加粗，可以換材料啊！
' k" }: @" O* m% H$ \) y0 `
這圖還沒給老師看 剛度的問題是昨天有個同學的圖拿去 左邊跟我一樣是一根桿起支撐作用 連接板壓上座 老師說這樣的都不行 老師就看一個裝配圖 看結構 不管計算 材料也不用能特殊 如果你都說裝夾有問題 估計老師到時也要說 。。你有沒有好一點方法 別太復雜的。。
作者: 大學學渣    時間: 2015-9-19 13:54
trilemma 發表于 2015-9-19 13:23 ; X7 R: ~! Q9 h# ]! g) [1 p
樓主說的左邊桿剛度不夠是指壓住軸承座的橫桿嗎，感覺夾緊部位應該在底座上好
3 M; I0 j% b$ f) w1 u, I0 }3 ?
我的加工工序是鏜孔啊  夾緊應該是豎直方向對整體的夾緊 只夾底座沒用啊   剛度問題不存在了 我的桿承受的應該是拉力 前面搞錯了 現在就是考慮這種結構如何裝夾方便。。
作者: 大學學渣    時間: 2015-9-19 14:03
xue428032 發表于 2015-9-19 12:57 / `9 Y: u: ~- K1 ^! o
樓主這樣設計，不好裝夾啊，剛度夠不夠不是老師說的算，自己用軟件校核下，不加粗，可以換材料啊！

; h+ ], o/ f% _: F7 y+ u6 x剛度的問題不存在了。。我同學的桿是受水平方向的力 細長桿 彎曲剛度是有問題  我的桿受的是拉力 拉伸剛度比彎曲的大很多 現在就考慮如何方便裝夾了。。
! N7 b& o8 m7 X+ e
作者: trilemma    時間: 2015-9-19 14:06
大學學渣 發表于 2015-9-19 13:54 & ^# g. G6 t7 \) q& O
我的加工工序是鏜孔啊  夾緊應該是豎直方向對整體的夾緊 只夾底座沒用啊   剛度問題不存在了 我的桿承受的 ...
1 h0 V$ _- W# e* d1 k% l$ a
樓主的軸承座是剖分的嗎？用螺栓夾緊( {: H( r) ?* U- z- m

/ s6 v: {# z7 l' d2 Z/ W" R
作者: 追遠戰士    時間: 2015-9-19 14:07
只能幫頂，實在不明白樓主意思
作者: 大學學渣    時間: 2015-9-19 14:15
trilemma 發表于 2015-9-19 14:06 6 p5 Z* x4 _3 N$ K
樓主的軸承座是剖分的嗎？用螺栓夾緊
$ H- h3 y, A  ?5 T
是的 現在問題是如何裝夾方便了。。我同學的桿是受水平方向的力 細長桿彎曲剛度可能不夠  我這是豎直方向的力 應該不用考慮拉伸剛度
, e" n6 {- A2 a/ Y3 B3 Y
作者: 一展刀鋒    時間: 2015-9-19 15:07
3樓給的回復，LZ 不知道消化沒有8 t9 O. S# ]' T) m7 m3 O2 v! j
夾緊部位應該在底座上好
- Y2 `* X; N2 \5 w: g: L% l" L0 I- b% ^) M  ?" g- N
他說的意思是
. s' X4 t4 F  k, Y2 C: t) b你畫的結構推過去雖然能定位，但定位時候不是受力的死點，不能自鎖
1 [% R. t" m. n% M& F1 I: F1 V$ w, a( b* {* K& l. w$ I: K, Q

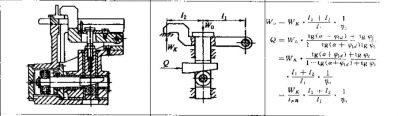

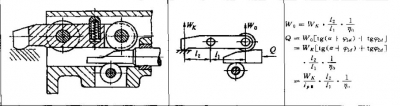

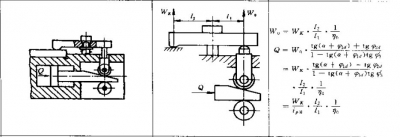

再給你多幾張圖，你說要增力，那就直接用你的杠桿就行了
作者: 大學學渣    時間: 2015-9-19 18:03
一展刀鋒 發表于 2015-9-19 15:07
- K2 i/ y% p% A* _8 u4 L4 a' ^0 k3樓給的回復，LZ 不知道消化沒有4 F! D8 S  ^( i% S
夾緊部位應該在底座上好
5 {+ ~# }( m: U& ~2 J
我右邊有一個個氣缸 不用自鎖啊。。我現在需要豎直方向上對整體的壓緊啊 我圖里設計的工件裝夾不方便 8 K/ N/ q4 |! O( X# }: V; w
作者: 一展刀鋒    時間: 2015-9-19 19:19
大學學渣 發表于 2015-9-19 18:03 ' S4 L3 T, J' R
我右邊有一個個氣缸 不用自鎖啊。。我現在需要豎直方向上對整體的壓緊啊 我圖里設計的工件裝夾不方便

7 r) q4 d' u$ r& R9 s6 j/ E1 X! c氣缸本身的精度很差的，起始點和重點重復精度不高，利用我理解的是利用氣缸動力去實現夾緊，并不意味靠氣缸自身的起始位和終止位來夾緊
' _0 ^; U3 p. C( i4 b; |* j! P: b, M" t6 x0 b+ l) `+ a
我對你的整體壓緊要求，感覺有點模糊，是要壓在軸承座的上面相切的地方？
% O" q0 A1 {' }
作者: 大學學渣    時間: 2015-9-19 19:41
一展刀鋒 發表于 2015-9-19 19:19
( M" O% a0 O- G: L氣缸本身的精度很差的，起始點和重點重復精度不高，利用我理解的是利用氣缸動力去實現夾緊，并不意味靠氣 ...

8 R5 R0 k1 d  h% F- q現在的要求是氣缸桿推出去的時候起夾緊作用 你說的氣缸精度不用考慮 ( I9 K  r6 i0 e1 D$ Q
我是想這樣夾 當然也可以壓上蓋兩邊裝螺栓的地方 但是很多壓底座的都是設計這樣壓兩邊 設計的機構如果跟別人的相似度很高 老師會覺得是抄的 然后直接讓重畫 已經好幾個被發現抄的讓重畫了
作者: 月光傾城2015    時間: 2015-9-19 19:52
大學學渣 發表于 2015-9-19 19:41 ! |9 W# w& a# L$ y/ o" B" u8 H
現在的要求是氣缸桿推出去的時候起夾緊作用 你說的氣缸精度不用考慮 3 [. F. i  i3 W1 r4 Y
我是想這樣夾 當然也可以壓上蓋兩邊 ...

% Q/ ?) R) o2 b" j, R8 R+ z$ E3 P& ~  }1 l壓那里都不是重點，主要是看你用的的什么方式，結構去壓
$ ?, E# P; M4 R& n
作者: 德亦可    時間: 2015-9-21 19:10
樓主真是強大，你總要說明加工什么部位，是什么工序吧
作者: nidaqiuzi    時間: 2016-2-18 17:13
自鎖機構？百度圖庫
作者: 塵揚天涯    時間: 2016-2-20 19:59
樓主的設計是利用兩個銷釘來定位軸承座，右上邊的汽缸驅動然后用中間的桿子來壓軸承蓋。' l* g3 V4 L$ ^
這樣的問題一個是結構太大了，成本高，而且中間的桿子強度可能會不夠，而且這種方式如果要裝軸承時，上面空間避不開，所以樓主的老師說這樣裝夾不方便。
9 t* h4 o0 c0 o7 T8 n這種裝夾比較合適夾兩邊，3樓的方法已經很好了，只是樓主老師說要了要用到氣動，樓主將動力源換成汽缸即可。" D! a$ E$ a0 ^3 E
另外需要考慮汽缸在起點位置時不會有物品擋住軸承座上方，這樣可以快速裝夾。在3樓的基礎上更改下夾爪的形狀和受力點應該可以解決此問題
, R  N& [8 j  B7 e( E' @- Y4 d
作者: 一點一滴    時間: 2016-2-21 09:31
xue428032 發表于 2015-9-19 12:57 / X6 I! Y- B0 E2 ]* D: o; Z
樓主這樣設計，不好裝夾啊，剛度夠不夠不是老師說的算，自己用軟件校核下，不加粗，可以換材料啊！
. V# l, c' X- ^! d. D% q! a
一般剛度不夠不會選擇換材料，只能改結構，一般鋼的彈性模量差不多的
$ C8 f% H; T! d3 l9 u3 r1 E
作者: 一點一滴    時間: 2016-2-21 09:35
不能這樣壓的，軸承孔是有精度的，這樣加工孔會變形的
作者: 一點一滴    時間: 2016-2-21 09:35
不能這樣壓的，軸承孔是有精度的，這樣加工孔會變形的
作者: 一點一滴    時間: 2016-2-21 09:36
不能這樣壓的，軸承孔是有精度的，這樣加工孔會變形的
作者: 趙天降    時間: 2016-2-21 19:21
直接用左邊機構。其他自想。
作者: 1510444617    時間: 2016-2-21 20:59
想到自己不久前在學校里也是不求甚解，只要應付過去就行了。然而工作了才發現自己的無知與乏力。希望樓主在學校里學習不能只停留在表面，一定要深入每一個細節啊。
作者: 12qwaszx12    時間: 2018-4-19 18:56
學習
