標題: 難點求助：自制折彎設備（工具） [打印本頁]
作者: siralop    時間: 2017-4-25 13:16
標題: 難點求助：自制折彎設備（工具）
自制鈑金折彎設備，目前遇到折彎?rùn)C(jī)構難題，請大家指點，我記得有非標的傳動機構，請大家有接觸的多多指點，發言、發圖、發視頻都十分感謝！~
- R: i1 N8 p! x" q: R' |* S難點：
# r9 ^2 |/ `. f  P* p5 x1、下模如何無障礙夾緊？* e- z: F# m  X
2、夾緊的機構怎么設計？9 l' p3 h- B1 o/ u
作者: siralop    時間: 2017-4-25 13:31
本帖最后由 siralop 于 2017-4-25 13:33 編輯
8 ?; V3 k  ]- Q4 J2 h2 t! M+ Z+ c  V( p/ ~
個人考慮用氣缸或者齒輪，但腦袋里旋轉軸心問題沒有什么解決方案，請師父指點~只是知道有一種圓的齒條一樣的結構（或者說零件），但這里不太適用。
" b* @! P& O4 M# C+ y" g
作者: xiaobing86203    時間: 2017-4-25 14:28
可以設計成連桿機構，氣缸活塞桿伸縮，壓板開關夾緊
作者: cyydesign    時間: 2017-4-25 15:13
牛!
作者: 未來第一站    時間: 2017-4-25 15:15
我覺得樓主就折個盒子沒必要做成這樣，通用性不好（尺寸死的）。& m1 C( w2 }1 S5 v0 v: J. ^9 T) L
樓主完全可以按常規折彎?rùn)C(jī)做，效率也不會太差。
作者: siralop    時間: 2017-4-25 15:27
本帖最后由 siralop 于 2017-4-25 15:36 編輯
9 r4 p% j) k- K( D8 D
xiaobing86203 發表于 2017-4-25 14:283 K7 k, |# c! P
可以設計成連桿機構，氣缸活塞桿伸縮，壓板開關夾緊

9 v4 B1 S8 R! r3 B) _; {. L能否畫個簡圖？我對夾板開關夾緊不是很理解。, f+ X/ r) m* \9 B& l
作者: siralop    時間: 2017-4-25 15:32
xiaobing86203 發表于 2017-4-25 14:282 Z8 k. Z- x- L
可以設計成連桿機構，氣缸活塞桿伸縮，壓板開關夾緊

9 v+ ?! v3 r- S$ U7 V1 p1 f% a4 @我想過最簡單的連桿機構（合頁），但軸占位太大不適用，不知道您這里怎么處理？
9 T7 F6 p6 G# X  a8 n9 Q7 e- n5 P
作者: siralop    時間: 2017-4-25 15:35
未來第一站 發表于 2017-4-25 15:15
6 z$ w8 V( @' ~2 E我覺得樓主就折個盒子沒必要做成這樣，通用性不好（尺寸死的）。# E. N& q' z6 w" ]' c4 b# e: V' E: [
樓主完全可以按常規折彎?rùn)C(jī)做，效率也不會 ...
& |; [. x, c2 m4 k
這個器具，在某領域會常用，所以做成定尺寸的。將來成型做活尺不難。想過沖壓，定制刀具，但不長久也不能專用。
, _4 L* t9 o6 S, E  V/ j
作者: 淡然    時間: 2017-4-25 16:25
siralop 發表于 2017-4-25 15:32
( p' R; V2 S0 n- ^我想過最簡單的連桿機構（合頁），但軸占位太大不適用，不知道您這里怎么處理？

+ E4 e1 M8 D: q& a' ?0 S! C, y我也想到合頁，合頁的占位還大嗎？  P; p1 U, @, u# m# H7 v
作者: siralop    時間: 2017-4-25 16:42
淡然 發表于 2017-4-25 16:25
* S$ y5 T0 T* f/ R我也想到合頁，合頁的占位還大嗎？

% ^$ y" [) o2 p$ x( z& R& T很大，不能接受。我想有一個承載力比較大的軸，這個分開的距離不會小，而且對工件有相對位移是不允許的。
作者: 淡然    時間: 2017-4-25 17:29
siralop 發表于 2017-4-25 16:42; l. S+ r) t9 @6 p2 Z* G* Z6 w
很大，不能接受。我想有一個承載力比較大的軸，這個分開的距離不會小，而且對工件有相對位移是不允許的。

% Y' n4 r3 b% e9 M+ \; J+ `你需要折彎的鈑金件的厚度尺寸是多少？合頁軸的受力肯定不夠，可以加粗。我有個疑問，你最后的精度定位是依靠上模，下模初始位置有縫隙，應該影響不大。
$ C6 ]% j  E8 p
作者: xiaobing86203    時間: 2017-4-25 17:31
siralop 發表于 2017-4-25 15:27
0 O4 @9 A5 S4 f- }7 I0 E* N能否畫個簡圖？我對夾板開關夾緊不是很理解。

5 S' a* n: `2 m* e; r我是看你這動作很像杠桿結構，所以聯想到設計的工裝壓鉗，請參考* z) _- M- l9 t% h6 B2 v( Z
作者: 淡然    時間: 2017-4-25 17:38
siralop 發表于 2017-4-25 16:42) J; C. K6 n+ Y' j5 ~
很大，不能接受。我想有一個承載力比較大的軸，這個分開的距離不會小，而且對工件有相對位移是不允許的。
2 g" W2 A9 M* ^5 Y- K: o
模具和工件不能有相對運動，旋轉中心位置非常講究，又是四面。有設計難度。
. a3 L$ j( X, E
作者: siralop    時間: 2017-4-25 20:23
淡然 發表于 2017-4-25 17:296 I& E7 U  K, P
你需要折彎的鈑金件的厚度尺寸是多少？合頁軸的受力肯定不夠，可以加粗。我有個疑問，你最后的精度定位是 ...
, a" @4 u* P5 f+ t# |  P
1mm
, e" O* B2 F( w7 k" a) X1 l4 g* d( R4 A# k1 Q/ S
作者: siralop    時間: 2017-4-25 20:24
厚度是1  精度也是1
作者: 屏風ing    時間: 2017-4-25 20:41
未來第一站 發表于 2017-4-25 15:15
( ]# c! S, {" i3 R" P我覺得樓主就折個盒子沒必要做成這樣，通用性不好（尺寸死的）。
. z6 A9 K$ O% O' D- L5 Y# x樓主完全可以按常規折彎?rùn)C(jī)做，效率也不會 ...

% F2 c" j8 [& G1 u0 I常規折彎?rùn)C(jī)是啥樣的，能否貼圖哇
0 \" s. J7 C- n+ y6 u
作者: 韓寒11    時間: 2017-4-25 21:10

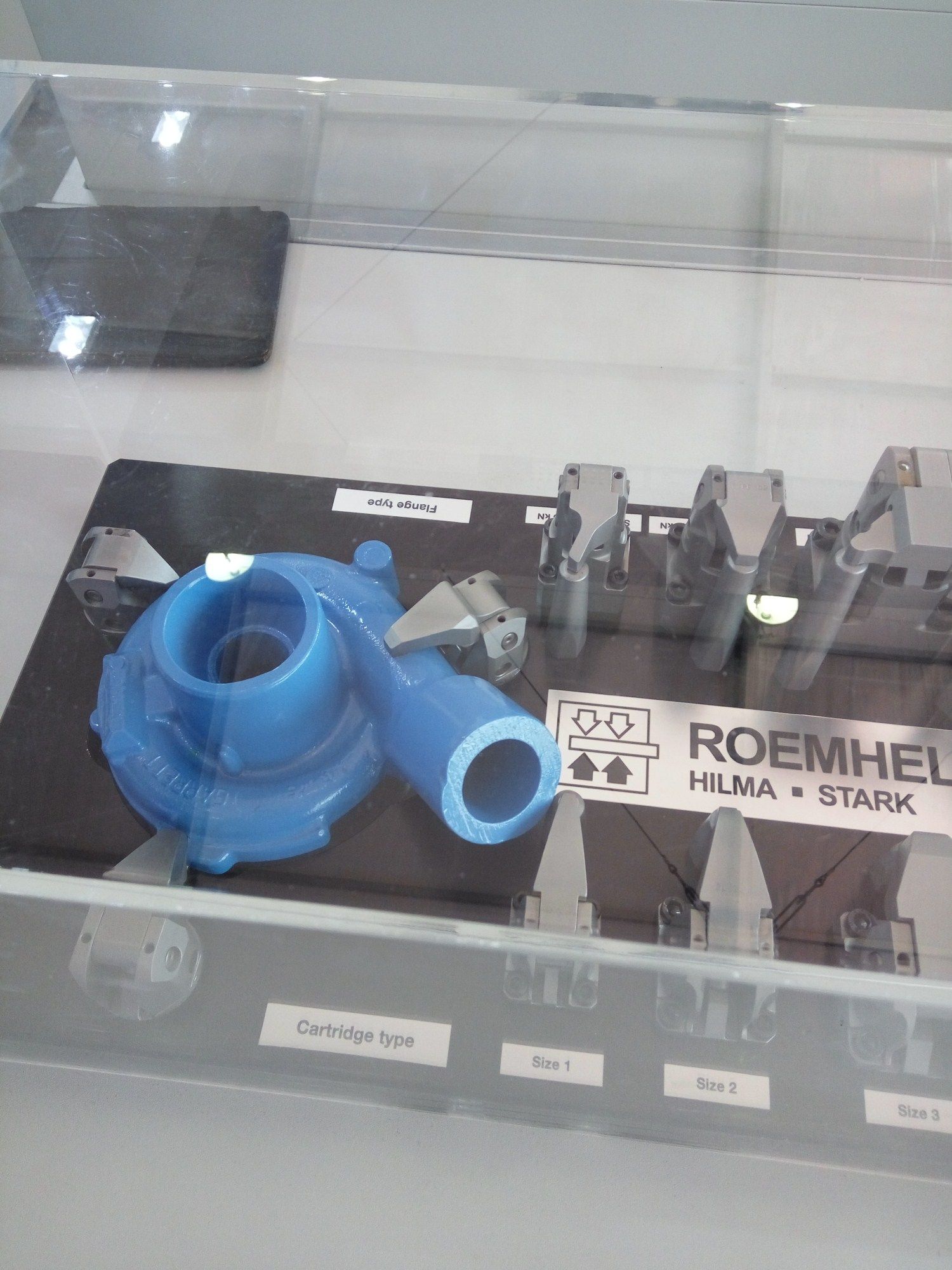

! c2 W# ^8 `* F, }一種壓板，占地面積小，液壓壓緊，希望能幫到樓主
作者: albert.tang    時間: 2017-4-25 23:44
專業的事情交給專業的設備來做，用折彎?rùn)C(jī)來做吧，很普通的折彎沒必要做專機。
3 |/ K  b+ s# u+ w+ |[attach]420307[/attach]4 n6 c  Z$ n3 i
作者: siralop    時間: 2017-4-26 07:44
淡然 發表于 2017-4-25 17:290 ^* N) m: E8 K1 u0 K2 Y5 a
你需要折彎的鈑金件的厚度尺寸是多少？合頁軸的受力肯定不夠，可以加粗。我有個疑問，你最后的精度定位是 ...
2 m( H' N' r7 v0 m, K
因?yàn)榕聯p壞工件，所以下模間隙不能很大，大了會有相對位移對工件有摩擦。
7 c' j  K+ R! @# n增大合頁軸，軸徑的尺寸可想而知，大，難以接受。6 O, G* g# |, S+ r/ l  Y" [9 E
作者: siralop    時間: 2017-4-26 07:46
屏風ing 發表于 2017-4-25 20:41
2 ^1 X! {7 B$ x; M7 Y" J: O常規折彎?rùn)C(jī)是啥樣的，能否貼圖哇
: G7 T6 `) F2 \, H
見18樓
5 A8 J6 l9 I4 v* W' I9 F( z5 g9 {
作者: siralop    時間: 2017-4-26 07:49
淡然 發表于 2017-4-25 17:38
1 A- X7 z6 B0 x; w模具和工件不能有相對運動，旋轉中心位置非常講究，又是四面。有設計難度。

+ f0 s) |: S/ \7 w; l2 i; C甚至考慮過2次成型的，考慮降低設備成本的同時會發生：1、對工件無傷無法保證；2、增加操作成本。所以還是考慮一次成型，在機構上想辦法。  D) H( @* y5 f6 D% j  k0 f! A
作者: siralop    時間: 2017-4-26 07:55
albert.tang 發表于 2017-4-25 23:44! `' s& n# k' N' b* V
專業的事情交給專業的設備來做，用折彎?rùn)C(jī)來做吧，很普通的折彎沒必要做專機。
; ~3 [9 g& N. o/ A; N
的確是這樣。
* g' E7 E5 I' d目前想做：1是老板要求，2是當做樂趣琢磨琢磨，樂在其中。
/ t6 H  }$ s9 T/ K2 t& x
作者: 我是超哥    時間: 2017-4-26 14:10
普通的折變就是這個原理！
作者: 東山_FzrJ2    時間: 2017-4-26 17:03
見識
作者: dzbin    時間: 2017-4-26 17:23
這個鈑金件，交給鈑金廠來做，加工費也就至多10元一件，真值得去做這么個專用設備？如果你每年上10萬件，那還值得去弄個壓力機做模具來做。
作者: siralop    時間: 2017-4-27 09:09
dzbin 發表于 2017-4-26 17:239 t7 r/ D* |2 a, e: P5 z8 t% j
這個鈑金件，交給鈑金廠來做，加工費也就至多10元一件，真值得去做這么個專用設備？如果你每年上10萬件，那 ...
: Y6 W6 b9 }; r9 h- X
這個加工費用，對于我們的成本核算是絕對通不過的。需加工的材料直至成品，價值并不高，只是量大。
9 ^6 T8 e" d6 h6 r9 e& Y" `
作者: dzbin    時間: 2017-4-27 13:34
siralop 發表于 2017-4-27 09:09
6 c2 g% u8 w- d1 f5 E這個加工費用，對于我們的成本核算是絕對通不過的。需加工的材料直至成品，價值并不高，只是量大。
2 V9 b# o0 n2 d1 H! ?" h
暈了，10元是小批量的，給你計算下成本，激光下料，總切割米數3米，按加工費3元計算，精度0.1毫米，普通500瓦光纖一分鐘可以切3塊，一個小時150塊，批量大的話這個加工費可以低至2元。如果用剪板機再切角落料，加工費也基本也得2元。2元落料的加工費無論你怎么弄都節省不了什么。剩下的就是4道折彎，正常零星加工1元一刀，加工費4元，批量大的，可以低至0.5元一刀，加工費2元。你費勁巴拉的做那么個設備，也至多就節省這2元，更何況你做這個設備加工成本也至少得1元吧。所以你節省來節省去也至多就節省一元，做這個設備，想達到實用效果怎么也得1萬吧。所以自己算吧，
# x+ K4 r: ^- h! y4 q' M
作者: siralop    時間: 2017-4-27 14:47
本帖最后由 siralop 于 2017-4-27 14:49 編輯
5 K* j' M  T* B* y% _: Q
dzbin 發表于 2017-4-27 13:34
. i- ^& [6 J6 R8 }! ~5 g' Q暈了，10元是小批量的，給你計算下成本，激光下料，總切割米數3米，按加工費3元計算，精度0.1毫米，普通5 ...

4 ~4 q% P( r/ m1 X5 y# q感謝你介紹折彎外協的行情，我們這需要折彎，但本地外協機加工能力不足，質量并不能保證，來回送料也麻煩。
, J" M9 d* j3 b% h- r8 V8 L如果我們一個活，5000件的話，我們自己做個設備，2萬元的成本，將來我們還可以再用，是不是很合算呢？
. \3 B% {7 z. U/ \* Q2 e+ k8 O
/ ~8 E' t: B: d3 Z6 z' {
* j0 V) _  N* L. M
作者: dzbin    時間: 2017-4-27 15:52
siralop 發表于 2017-4-27 14:47! K* E9 q- z. l% a- P$ N1 U) q
感謝你介紹折彎外協的行情，我們這需要折彎，但本地外協機加工能力不足，質量并不能保證，來回送料也麻煩 ...

* Q. `' H/ y* \7 Q: w, m! X% K你這個設備僅僅是解決折彎問題，并不能解決落料問題。如果是用2萬來解決折彎問題，我建議不如再填2萬買臺普通的折彎?rùn)C(jī)吧。說實在的你那個機器2萬做出來也不一定達到效果。實際你那個機器原理是翻邊機，這個設備還有個別廠家在做，但基本被折彎?rùn)C(jī)替代了，原因就是翻邊質量太低。按照你那個思路做出來的機器，轉軸哪里壽命不會超過1000件，等你實際做出這個東西，你的成本絕對遠超你想象。; Q+ m0 b7 E; L3 p7 e2 |/ K) Q0 w
作者: 陳玉財    時間: 2017-4-27 18:46
做個簡易模具就行
作者: siralop    時間: 2017-4-28 08:06
dzbin 發表于 2017-4-27 15:52
% s0 i+ ]5 l3 |2 M你這個設備僅僅是解決折彎問題，并不能解決落料問題。如果是用2萬來解決折彎問題，我建議不如再填2萬買臺 ...

% `! q& E2 c2 a( Z) ~( N謝謝您有經驗的預見，軸這里的確是我現在考慮的關鍵，的確很難在方案中解決，除了材料和熱工藝外，沒更好的解決辦法。我也覺得這不如專門的折彎設備。想實現一次成型節省成本還是考慮先做一個實驗品，有改進空間再考慮是否繼續，因?yàn)檫@個如果成功，經濟效益還是可以的。
, A0 o; [1 B& B8 o
作者: siralop    時間: 2017-4-28 08:07
我是超哥 發表于 2017-4-26 14:10$ a( T1 a6 z+ G, K! ^# W0 c
普通的折變就是這個原理！

1 k+ }; L2 ?  d考慮一次成型  這個板是需要4邊同時折彎的。
4 J7 \! J# Y) @# s' y# [$ Y4 K7 T
作者: siralop    時間: 2017-4-28 08:08
陳玉財 發表于 2017-4-27 18:46
! R; x4 t) T4 @0 l& S$ T/ [5 h0 N! K做個簡易模具就行

, i  Y) l; e# x( y1 c# H5 g嗯  是的1 J7 c3 R: M7 |* K
作者: 陳玉財    時間: 2017-4-28 12:32
簡易折彎生產周期長，尺寸不一致，效率低
作者: 陳玉財    時間: 2017-4-28 12:33
模具效率高，尺寸一致
作者: 陳玉財    時間: 2017-4-28 12:36
給你的建議，根據產量與實際，選擇一個實用的方案
作者: siralop    時間: 2017-4-28 12:57
陳玉財 發表于 2017-4-28 12:36
, B- }4 o9 {$ q; X; ~  X8 w# U! `給你的建議，根據產量與實際，選擇一個實用的方案
3 J$ Q0 l3 f( Z
我們老板自己算過了，要做一個設備，在進行，謝謝+ p  Y9 q0 [$ ^- f* l  P' e
作者: 陳玉財    時間: 2017-4-28 14:24
不客氣
作者: 水秀天藍    時間: 2017-4-30 23:22
有一種離軸轉動機構，可以解決此問題，不知樓主可否聽說過？
作者: siralop    時間: 2017-5-1 07:34
水秀天藍 發表于 2017-4-30 23:22
4 t$ p& j3 c3 j有一種離軸轉動機構，可以解決此問題，不知樓主可否聽說過？

2 p6 E& H3 n/ `) K2 d# U, [偏心機構常見也聽說過，但您說的還不熟悉，請指導。
7 A$ X# p, G& r0 k! l
作者: 水秀天藍    時間: 2017-5-1 10:13
siralop 發表于 2017-5-1 07:348 f" e6 \/ O! `: s4 x) _7 x
偏心機構常見也聽說過，但您說的還不熟悉，請指導。
" e  a0 s* `# R  V8 F- x6 R
http://www.odgf.cn/forum.php?mod ... a=page=1&page=1; h) m! |; ^. M# _  M8 D- d+ X
$ G+ F) W, @5 M! x* y4 h' T5 G
火車車輪的聯動機構，把其中一個輪軸取消，該車輪仍然是圓周運動，（不需要軸支撐），這就是離軸轉動機構。
5 i6 y) i- ^4 z3 ~. o但需要兩個連桿。  H/ a! x9 ?/ ?8 f# e( b

* }* t6 v, f1 Q% s  |5 O7 A
作者: magic_young    時間: 2018-3-11 21:00
謝謝 分享
