機械社區

標題: 夾緊機構自鎖 [打印本頁]

作者: 大脆梨 時間: 2018-4-14 10:19
標題: 夾緊機構自鎖

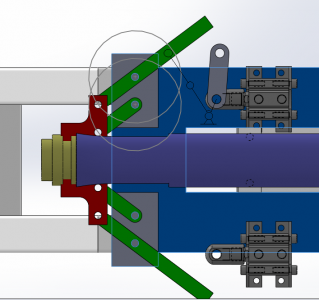

如圖為夾緊機構夾緊和放松兩種狀態，通過氣缸來控制夾緊和放松，請問在夾緊后怎樣實現自鎖？請各位不吝賜教，實在是沒頭緒

作者: freebooter_13 時間: 2018-4-14 10:33
本帖最后由 freebooter_13 于 2018-4-14 10:35 編輯

如圖，可以參考

作者: 米米hu 時間: 2018-4-14 10:39
是否可以用彈簧自鎖（中間加一個拉簧），以及連桿的死點位置自鎖

作者: 大脆梨 時間: 2018-4-14 10:47

米米hu 發表于 2018-4-14 10:39
是否可以用彈簧自鎖（中間加一個拉簧），以及連桿的死點位置自鎖

彈簧自鎖不太明白，能具體說說嗎？

作者: quqi 時間: 2018-4-14 11:35
自鎖用機構實現

作者: 米米hu 時間: 2018-4-14 11:41
如圖

作者: TeaBeauty 時間: 2018-4-14 12:02
斜面自鎖。

作者: 大脆梨 時間: 2018-4-14 13:35

米米hu 發表于 2018-4-14 11:41
如圖

機構所夾緊的物料需要從那個路徑通過，所以那里不能加東西···，只靠連桿死點位是不是也可以實現，然后再考慮消除氣缸桿所受徑向力就可以了？

作者: 米米hu 時間: 2018-4-14 13:43
是否可以考慮把夾緊機構偏心，或者需要自鎖的裝置偏心

作者: 機械制鳥 時間: 2018-4-14 13:44
不知道有沒有空間

作者: 小小cb 時間: 2018-4-14 15:24
你這個目的是不是就是當氣缸失效，即氣缸在夾緊后突然沒力的狀態下，夾爪也能夾緊，也就是說，想要做一個自復位式的夾爪，氣缸只是起到一個自動張開夾爪的作用，

作者: zhaoxg 時間: 2018-4-14 15:43
感謝樓主分享，很不錯！

作者: 大脆梨 時間: 2018-4-14 15:57

小小cb 發表于 2018-4-14 15:24
你這個目的是不是就是當氣缸失效，即氣缸在夾緊后突然沒力的狀態下，夾爪也能夾緊，也就是說，想要做一個自 ...

對，目的就是為了實現您所說的那種動作

作者: 大脆梨 時間: 2018-4-14 16:00

機械制鳥發表于 2018-4-14 13:44
不知道有沒有空間

有空間，謝謝指教！之后我把我用的機構貼出來，也請幫忙看看，跟您這種類似

作者: 小小cb 時間: 2018-4-14 16:14

大脆梨發表于 2018-4-14 15:57
對，目的就是為了實現您所說的那種動作

那這樣的話，你可以在兩邊各加一個拉簧，達到自復位的效果就好了
比如圖片位置

作者: 炫酷到沒朋友 時間: 2018-4-14 23:46
學習

作者: 正反之間 時間: 2018-4-16 16:03
謝謝分享

作者: 集成機甲 時間: 2018-4-16 20:04

不知需要多大鎖緊力，這結構能用不，增加一個彈簧一個支點，還有合適的位置，力量不會太大。

作者: 游文 時間: 2018-4-16 23:05
這個機構如果只是用于防止短時間內的氣壓驟降的話，可以考慮用中封式的電磁閥。

同時也不妨在夾頭的位置加一個防止夾爪張開的機構，這個機構與里面的那個氣缸形成一個互鎖的關系，只是這樣子的話結構會復雜一些。

作者: bsw1121 時間: 2018-4-17 16:10
可以參考肘夾

作者: yao3211 時間: 2018-4-17 19:51
好厲害

作者: 哎呦喂蛋蛋 時間: 2018-4-17 21:28
建議產考大力鉗子使用金屬自身彈力實現自鎖
