標題: 齒式分張器視頻解說 [打印本頁]

作者: 遠祥 時間: 2019-1-7 08:56
標題: 齒式分張器視頻解說
本帖最后由遠祥于 2019-1-6 18:10 編輯

禮拜一分享了齒式分張器原理，當時有幾個社友不太明白他們的工作原理；今天上傳了動作視頻，這樣有助于大家的理解；

@默笑滄海 @前景錢 @x623673 @gaokua @帥劍 @menglingtao

[media=x,500,375] %5Bflash%5Dhttp://player.youku.com/player.php/sid/XMzk5OTQ4ODQ3Mg==/v.swf[/flash] [/media]

之前有社友@soskiller 提出：是否考慮過一次搬運來的板較多，排列不齊，能否卡住，我在海爾的項目中，因板不起，機械分張無法應用。

其實分張器要結合碼垛料架才能發揮功用

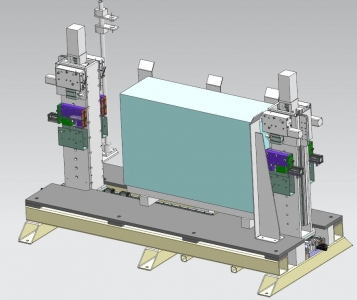

料片需要三面擋邊，如上圖所示，一個面做硬限位，兩個側面移動機構各放兩個分張器，留一個空邊做上料用；

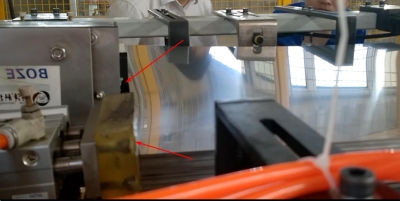

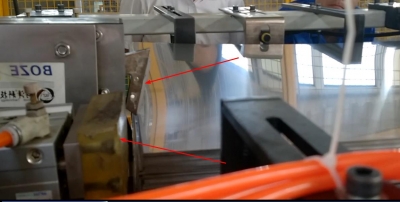

上圖可以看出，在分張前需要對料片做頂壓動作，如黃色的優力膠壓緊塊；

至于@帥劍社友說的：既然拆開研究了有沒有測繪出三維模型，之前同事就在這種項目上失敗了原來還有專門的分張器這就是行業不熟的緣故……非標工程師要求很高啊誰也不知道哪天碰到個項目是什么行業的……

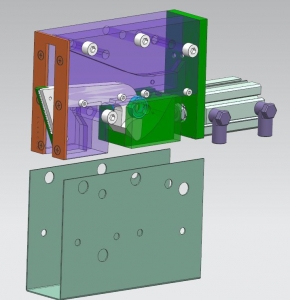

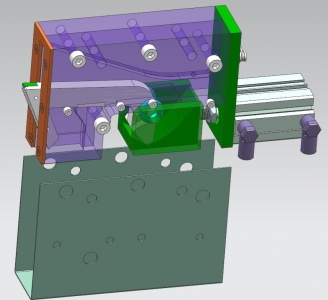

我已經按照實物造型了數模

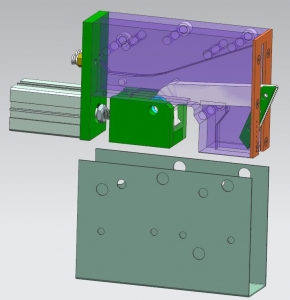

紫色的材料是黑色的工程塑料，其余固定零件為45#鋼

數模我已經上傳附件，歡迎大家來下載

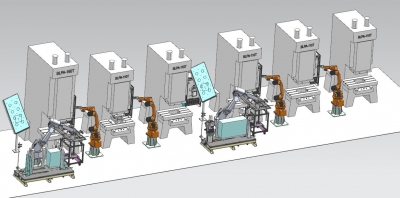

后續還會分享整個沖壓連續自動化方案，各位社友可持續關

作者: forbetter 時間: 2019-1-7 09:38
紫色塊為啥是工程塑料呢？
兩個氣嘴其中一個是送到前面小孔，另一個是沿流道送氣嗎？

作者: 默笑滄海 時間: 2019-1-7 10:22
謝謝社友無私分享，有視頻直觀多了。

作者: biggunner 時間: 2019-1-7 11:28
謝謝社友無私分享

作者: 遠祥 時間: 2019-1-7 12:16

forbetter 發表于 2019-1-7 09:38
紫色塊為啥是工程塑料呢？
兩個氣嘴其中一個是送到前面小孔，另一個是沿流道送氣嗎？

因?yàn)楣潭ù艞l的圓弧狀零件要擺動，這個動作摩擦力很大，為了使它動作順暢，所以選用工程塑料。
用兩個氣嘴是為了增大吹氣量。

作者: 遠祥 時間: 2019-1-7 12:17

默笑滄海發表于 2019-1-7 10:22
謝謝社友無私分享，有視頻直觀多了。

客氣啦，互相學習，互相探討。

作者: 遠祥 時間: 2019-1-7 12:17

biggunner 發表于 2019-1-7 11:28
謝謝社友無私分享

客氣，后續還有整線的設計方案和數模分享，請持續關注。

作者: kunge660 時間: 2019-1-7 17:19
非常非常感謝無私的分享

作者: 遠祥 時間: 2019-1-7 17:46

kunge660 發表于 2019-1-7 17:19
非常非常感謝無私的分享

社友客氣哈，送人玫瑰手有余香，呵呵

作者: 帥劍 時間: 2019-1-8 08:12
非常感謝！這樣很直觀，能夠更好理解他的動作了

作者: gaokua 時間: 2019-1-8 09:52
感謝，灰常有料

作者: jjyy915927 時間: 2019-1-8 10:12
mark 謝謝大佬分享

作者: 攝心一笑 時間: 2019-1-9 09:52
料片中間吸盤吸住產品,用氣缸加吸盤拉兩頭效果也還行

作者: 攝心一笑 時間: 2019-1-9 10:39
數模里面是圖片嗎

作者: apple5200 時間: 2019-1-10 13:15
附件是三維模型嗎？

作者: xingchangquan 時間: 2019-2-21 11:37

紫色塊為啥是工程塑料呢？
兩個氣嘴其中一個是送到前面小孔，另一個是沿流道送氣嗎？

作者: amcordant 時間: 2019-2-21 14:15
視頻看起來就明白了，謝謝樓主分享

作者: 濾波器 時間: 2019-2-28 20:11
謝謝分享.

作者: w海洋w 時間: 2019-3-1 15:41
666

作者: yanghui1204 時間: 2019-3-3 17:58
感謝分享。

作者: 仗劍行走天下 時間: 2019-3-6 14:56
不錯的結構設計，學習了。

作者: 葉棟 時間: 2019-4-2 11:42
解說清晰，結構巧妙！

作者: yunnan24 時間: 2019-4-2 15:10
學習下，謝謝樓主無私分享

作者: 赤果果hao 時間: 2019-5-9 15:13
不錯，挺厲害的。

作者: 山野工匠 時間: 2019-5-15 15:34
謝謝大師分享的視頻!

作者: nature1021 時間: 2019-5-15 15:46
感謝無私的分享

作者: 夜夢晨 時間: 2019-6-14 15:04
學習了

作者: w海洋w 時間: 2019-6-14 15:10
666

作者: miaodong 時間: 2019-6-18 18:29
謝謝分享，存起來

作者: dgoyc 時間: 2019-7-13 15:15
謝謝！明白了

作者: 愛人如已 時間: 2019-7-14 10:23
提示: 作者被禁止或刪除內容自動屏蔽

作者: 天戈愛 時間: 2019-7-14 14:18
謝謝

作者: wen57 時間: 2019-7-20 16:22
視頻看不了？？

作者: m2006410 時間: 2019-7-20 22:57
感謝樓主，讓我知道有分張器這種工具，通過查詢，現在初步了解了其中原理，這個感覺挺實用的工具，鈑金用板的公司都能用到。

作者: 圭水秋波 時間: 2019-7-21 14:36
分不夠用，只能等等了

作者: TracyM123 時間: 2019-7-21 16:11
謝謝社友無私分享

作者: Encore安可 時間: 2019-7-26 14:34
視頻在哪里可以看呢！

作者: wlkr 時間: 2019-12-16 15:35
謝謝分享

作者: wlkr 時間: 2019-12-16 15:36
積分不夠呀

作者: 天涯海角8848 時間: 2019-12-22 08:57
謝謝分享！

作者: hellohero549640 時間: 2019-12-23 10:24
沒威望

作者: pack 時間: 2019-12-24 18:44
謝謝社友無私分享

作者: wxpwu 時間: 2019-12-24 21:01
這個在鈑金行業應用很廣，現在有專業做分張器的廠家了

作者: hehuoren666 時間: 2019-12-25 14:25
lihai

作者: tswd1989 時間: 2020-2-19 19:17
要怎么看視頻資料，顯示播放出錯

作者: yujiao100 時間: 2020-4-1 15:04
終于找到了,找了好久這個

作者: 水晶平田 時間: 2020-5-4 15:03
視頻在哪里呀？看不到呢。

作者: huaiming764 時間: 2020-5-4 17:10
先頂！

作者: 開心就好0711 時間: 2020-5-4 19:38
很好，之前有找過分張機構的資料。

作者: zhanglei1116 時間: 2020-7-31 11:20
原來一直不知道原理，這下清楚了

作者: 小皮蛋 時間: 2020-8-5 15:00
非常感謝，中國好社友

作者: 小皮蛋 時間: 2020-8-5 15:02
積分不夠，水一下

作者: 小皮蛋 時間: 2020-8-5 15:03
還差2個積分

作者: 小皮蛋 時間: 2020-8-5 15:04
最后一個，抱歉哈

作者: mark_yl2013 時間: 2020-8-15 08:56
不知道對0.3mm的不銹鋼垛料分張是否有用，試做一套，樓主太給力了，有用

作者: 冷漠眼神 時間: 2020-8-20 09:42
感謝無私分享！

作者: 游離 時間: 2020-11-10 14:48
大佬，我正在做沖壓上料，你這個裝置學習了！

作者: bobo_6688 時間: 2020-11-13 09:53
非常感謝！這樣很直觀，能夠更好理解他的動作

作者: 上善若水啊 時間: 2020-11-24 21:59
視頻打不開~

作者: pack 時間: 2020-12-7 10:51
感謝無私的分享

作者: okworld 時間: 2020-12-24 18:12
視頻看不了。電腦問題嗎？

作者: okworld 時間: 2020-12-24 18:15
感謝分享！雖然沒看成視頻，通過圖還是看明白了！感謝！

作者: qq1064808384 時間: 2021-1-14 14:57
這種分張器怎么做呢？這圖是在瑞士百超切割自動化系統的演示視頻中截取的

作者: 沐風a23 時間: 2021-4-9 09:05
厲害

作者: 小墨魚 時間: 2021-4-21 16:22
視頻看不了，正在努力下載附件研究學習

作者: 楓葉情緣 時間: 2021-6-24 14:21
學習了，

作者: nbfanyifeng 時間: 2021-7-7 10:12
頂一個，學習一下。

作者: nbfanyifeng 時間: 2021-7-7 10:15
頂樓主，學習一下。

作者: nbfanyifeng 時間: 2021-7-7 10:16
頂樓主，學習一下。

作者: chenjingpu 時間: 2021-7-23 16:55
太有用了，早知道這個就好了。有一個項目差點失敗了，用分張器救活了

作者: chenjingpu 時間: 2021-7-23 16:56

forbetter 發表于 2019-1-7 09:38
紫色塊為啥是工程塑料呢？
兩個氣嘴其中一個是送到前面小孔，另一個是沿流道送氣嗎？

可以是鋁的，我買過

作者: COOLZJ 時間: 2021-8-14 12:55
學習了

作者: COOLZJ 時間: 2021-8-14 12:56
學習了

作者: fengleiqihao 時間: 2021-9-14 20:09
不錯

作者: fengleiqihao 時間: 2021-9-14 20:10
不錯奧，值得學習。

作者: 斯文少弟2018 時間: 2022-1-5 14:05
謝謝樓主分享

作者: 你想干嘛 時間: 2022-1-13 11:17
這個東西我問了幾家，報價都在2千塊以上，利潤蠻高啊

作者: wss880 時間: 2022-2-9 17:26
感謝樓主分享

作者: 果粒#稀飯 時間: 2022-2-21 10:33
視頻沒看到

，

作者: 迷失的邊緣 時間: 2022-2-21 15:43
m'ark

作者: yfjatxk 時間: 2022-2-28 08:25
積分不太夠啊

作者: Will_Ning 時間: 2022-3-4 10:37
謝謝，下載學習下

作者: 機械小寶貝 時間: 2022-3-16 15:25
學習一下子

作者: 愛我相隨2008 時間: 2022-4-26 10:08
威望不夠啊

作者: zxj6698 時間: 2022-5-4 09:14
謝謝分享

作者: juqi123 時間: 2022-5-7 06:22
下載有點小貴

作者: 夏日的微笑 時間: 2022-7-23 13:31
牛逼了

作者: 青橙FM 時間: 2022-8-20 00:07
視頻打不開了

作者: 旋律112 時間: 2022-8-20 14:16
很棒

作者: 嘴強攻城獅 時間: 2022-11-14 22:56
木有分下不了，樓主能私嗎

作者: 陳kable 時間: 2023-5-22 09:01
謝謝社友無私分享，非常實用。

作者: 陽光萬里 時間: 2023-6-30 13:55
分張器確實不錯，支持支持

作者: tx719250824 時間: 2023-7-7 16:38
感謝樓主無私分享

作者: xuyong 時間: 2024-5-8 18:12
這個flash怎么看不到啊？

作者: 臉盆呼嚕嚕 時間: 2024-5-27 15:26
視頻看不了，沒有flash插件，難受

作者: 阿小虎 時間: 2024-8-12 13:38

謝謝分享！

作者: tsp0325 時間: 2025-4-10 10:34
牛啊

作者: tsp0325 時間: 2025-4-10 10:34
很強，感謝分享
