請教各位前輩：不換方案的前提下，如何提高這個裝置的穩定性？

查看數: 8897 | 評論數: 23 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-11-23 15:58

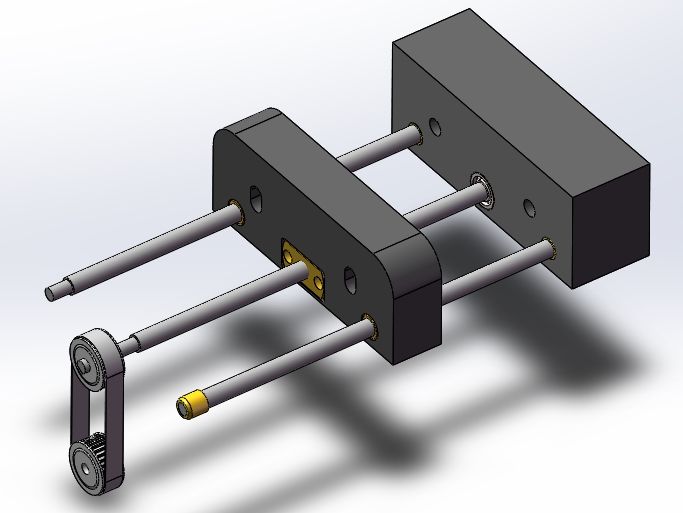

中間是梯形絲杠，兩邊是導向軸，步進電機通過同步輪驅動絲杠，使得推塊前進，問題是，導向軸公差（-0.02,0）和銅套（0.013,0.028）配合的話，推塊前進時兩邊微小的不同步幅度較大，無法滿足需求，如果推塊上放1個注 ...

回復

初聽與爾 發表于 2019-11-28 18:09:48

紹興振騰醫療發表于 2019-11-26 16:05
銅套一般不能用，要加潤滑，導向軸直徑改大，用加長直線軸承

銅套這樣用還是很普遍的，石墨銅套，有固態潤滑劑，直線軸承間隙挺大的呀，微小的間隙就會影響結果

傲嬌的廁紙 發表于 2019-11-27 19:38:11

延長銅套長度或者直接點換加長軸襯的直線軸承，導向軸直徑應該縮小（但這個提升不大）...

紹興振騰醫療 發表于 2019-11-26 16:05:52

銅套一般不能用，要加潤滑，導向軸直徑改大，用加長直線軸承

346292313@qq.co 發表于 2019-11-26 15:32:14

我在想為什么要把注射器直接放滑塊上搞個類似杠桿結構把誤差縮小不行嗎？

不變の永遠 發表于 2019-11-26 11:28:28

看導向軸和加工件的比例就覺得很膈應，如果可以的話，壓縮行程加長銅套是最方便的方法。

程紹碩 發表于 2019-11-26 09:36:35

帶輪那里加個軸承

oldpipe 發表于 2019-11-25 21:02:03

初聽與爾發表于 2019-11-25 11:43
再長就不美觀了，目前是買的25mm長的標準件

造機器還是找對象啊？

初聽與爾 發表于 2019-11-25 11:50:50

Cavalier_Ricky 發表于 2019-11-24 07:10
1）3個板塊上的兩個導軸孔和絲桿孔，是用什么工藝加工出來的？

2）這螺母，連法蘭都埋進去了？但愿還有 ...

1、孔都是機床銑出來的
2、螺母和絲桿之間的間隙還是蠻大的
3、同步帶沒問題的，速度非常慢
4、您說的LMF xx LUU想到了，沒嘗試，擔心偏差大，可以試試。
導向軸臺階沒什么用，就是放進銅套力的，是鍍鉻硬軸

初聽與爾 發表于 2019-11-25 11:43:53

oldpipe 發表于 2019-11-23 19:10
盡最大可能增加導向套長度

再長就不美觀了，目前是買的25mm長的標準件
