這樣的頂絲是否可以調平，有什么自動保持平行的裝置嗎

查看數: 8593 | 評論數: 19 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-1-7 10:55

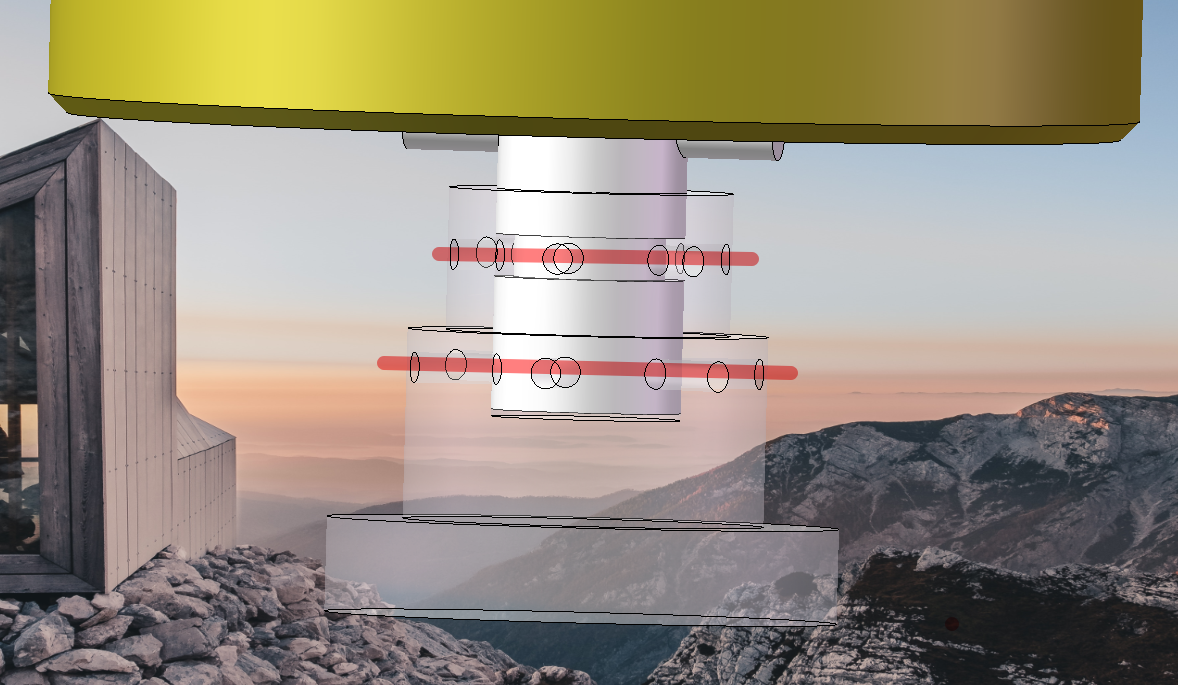

現有一垂直軸，軸的下端連接一個圓盤，要求這個盤保持水平。請問有什么調整裝置嗎？或怎么實現自動調平，圓盤和軸是聯動的，工作時圓盤和軸是旋轉的。下圖是我試圖使用頂絲進行調整平行，請問可否調平，有什么好 ...

回復

順子93 發表于 2020-1-10 18:29:59

Zpure 發表于 2020-1-10 12:02
目前我們采用了這種調整方式，V槽加圓棒。，在加上U型孔可以多個軸向調整，在合適的位置加上V型槽用 ...

這個很不錯

江樹Z7 發表于 2020-1-9 11:32:56

16樓的說法可以

寰宇無人 發表于 2020-1-8 18:20:20

軸不垂直，單獨某個位置的轉盤平行不可行吧，軸一轉平行就丟了��；
認同16樓；要么調軸垂直，
要么中間加萬向節傳動


iseebb 發表于 2020-1-8 16:15:56

看樣子是個摩擦傳動, 樓主擔心不平, 影響傳動效率,
但你這個結構,
如果軸和大地是垂直的, 那就普通孔軸配合就完事了,
如果軸和大地不垂直, 那索性就把圓盤和軸獨立開, 圓盤和下面與其摩擦的盤面使用同一個框架基準. 然后軸用萬向節傳動.

cygalice 發表于 2020-1-8 09:59:04

軸的下端是不是應該做成球頭的，才能調平啊

andyany 發表于 2020-1-8 08:45:34

你需要考慮平還是不平的數值是多少。

曉昀 發表于 2020-1-7 22:10:48

能不能從結構上改進？設計上下兩個圓盤，都帶定位止口，保證軸能夠與圓盤同心，然后，兩圓盤用螺栓連接鎖死。軸怎么轉都不會歪斜

未來第一站 發表于 2020-1-7 20:57:49

軸不垂直咋調都沒有，軸要垂直有個軸肩就行。
