shentu 發表于 2020-4-19 09:40
鎖螺絲固定啊。。。

比如彈簧最后一圈收小，留一個圓環狀的孔，上個M16的六角螺栓和平墊圈，兩端只需一 ...

您好，請問圓環孔和M16六角螺栓在什么位置？

外側加套

如果想在彈簧上打孔，可以用電火花穿孔機作。但不建議用這個方法定位彈簧，因為這幾個孔會大大降低彈簧的疲勞壽命。

7樓 14樓都是正解。
你要在彈簧上開孔，加工  你有把彈簧玩廢的風險。你非得要那么嚴的定位要求，只能說，你對彈簧的性能 制造 過程不熟悉。
或者說你的設計 對彈簧的要求太高了。

qdf768 發表于 2020-4-22 15:30
比如彈簧最后一圈收小，留一個圓環狀的孔，上個M16的六角螺栓和平墊圈，兩端只需一個即可固定死彈簧。

這個可以試試，主要是目前彈簧全加工完了

比如彈簧最后一圈收小，留一個圓環狀的孔，上個M16的六角螺栓和平墊圈，兩端只需一個即可固定死彈簧。

1

總結下：
1 彈簧太大太粗，外圈或內圈成型后，都不是很規則，
用內圈導向柱所外圈止口都不能很好的固定死，
有可能一個方向固定了，另一個方向有間隙。
2 內圈不規則，嘗試對支撐圈也就是第一圈的內圓加工下，
類似加工出一個規則的凹臺，這樣導向柱就可以很好固定了。
理論上可行，但實際在加工凹臺中有困難，車刀可以車動，
但是彈簧不規則導致不好夾，車出的凹臺不是整圓，也不規則。
如果有好的夾緊方法應該還是可以。

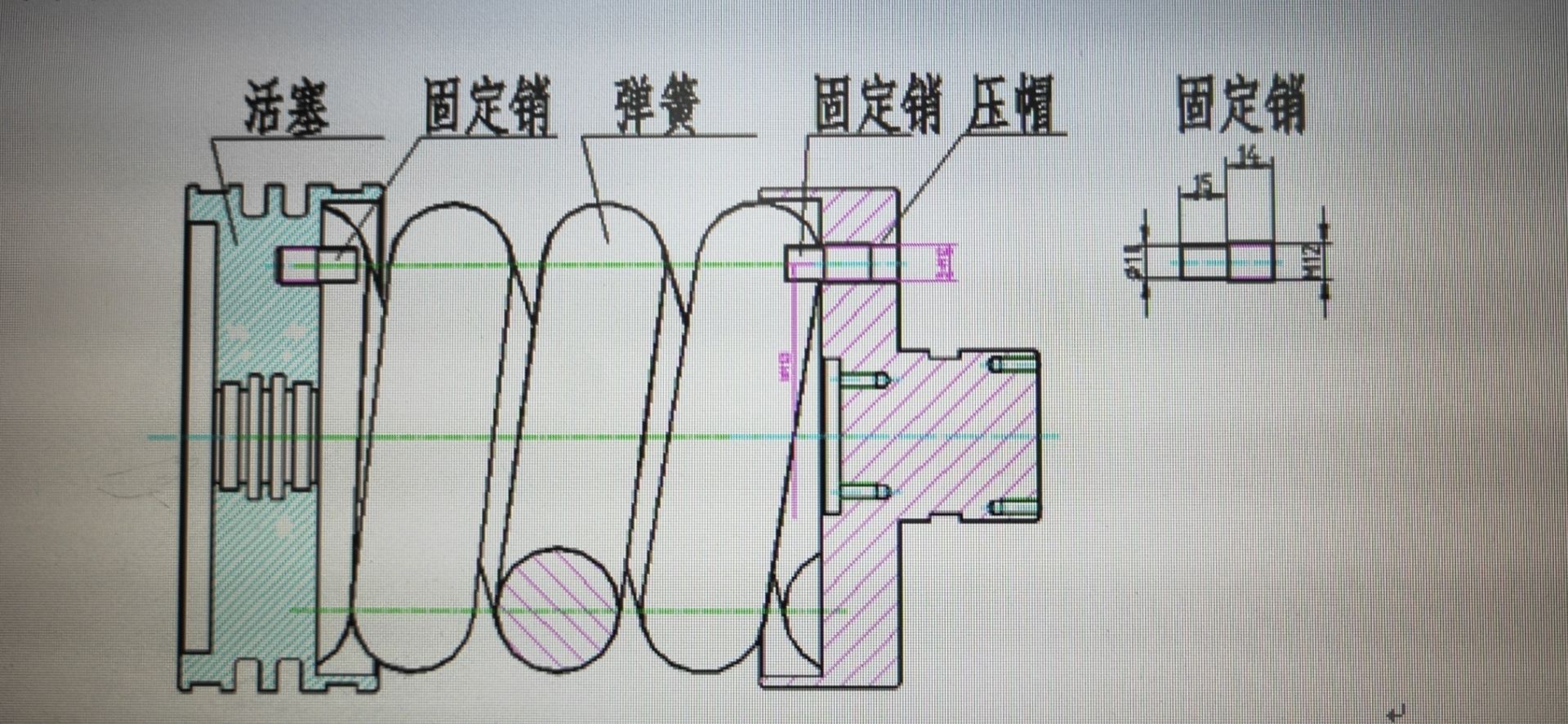

3 采用銷子固定，要定位好，同時要用好的合金刀具，最好配鉆，
基本可以實現，鉆刀用10.5，銷子配的10.4，安裝比較順暢。
等待大家提更好的方法。

hlj_lfr 發表于 2020-4-21 10:15
彈簧不好加工，只能電火花，機加得退火（用硬質合金鉆頭，這么大的得孔，應該很費勁，鉆頭的多備些）

目前鉆了3個10的孔，不是特別好弄，
