機床設計圖冊
http://www.odgf.cn/thread-93698-1-1.html
(出處: 機械社區)


查看第32.48頁

圖紙問題比較多，要說明快要把圖紙全畫了。

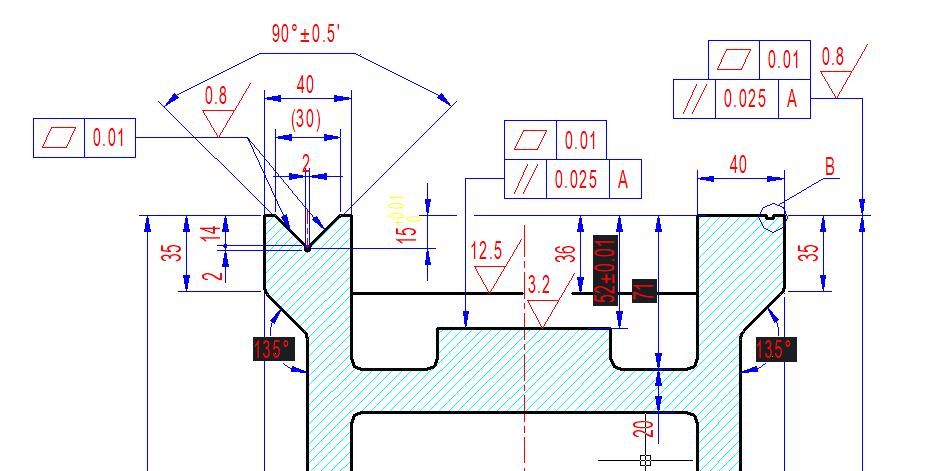

1.上下導軌V導軌不等寬，是錯誤的（平導軌也應該等寬30），上V導軌應該把V面露出來，應該在寬30（原來的32）的兩邊刨下去5mm，所以兩邊應該豎線。V導軌30寬的線也應該與平導軌在同一水平線上，15的尺寸標公差是沒有用的
2.橫向設計基準應該是V導軌中線，所以應該把V導軌和平導軌中線標出來，另外V導軌須所有素線平行于平導軌，且導軌主要標長向直線度
3.一般在上導軌面貼聚氨酯帶，下導軌磨削鏟花，上導軌配鏟點，且上導軌面上刻油槽，滑動導軌一般都需要通潤滑油，導軌兩端也會安裝刮油板及回油槽
4.軸承座和螺母座安裝面應該磨削或者配鏟，標的52,19尺寸公差也沒這么小，特別是19公差標了也沒用，應該標31，設計的時候須加軸承座或者螺母座調整墊片
5.平V導軌做起來工藝還是挺麻煩的，線切割機床受力不大，為何不采用傳動靈敏的直線導軌？
樓主畫圖標尺寸還是需要好好考量一下的，就圖1的V導軌，14就標的多余了，寬2mm的槽也很小，垃圾很容易存滿

|大風吹倒梧桐樹發表于 06-16 10:31你這 沒有一點工藝概念 公差概念

不知大俠是否有空，能否具體指點一下呢

|遠祥發表于 06-16 21:23標準關鍵點還是在于基準角的選擇，統一起來，后續拉尺寸問題也不會太大！

不知大俠是否有空，能否指點一下呢

|鑫森淼炎垚發表于 06-16 08:50你就是個機床菜鳥，一看就沒有機床設計經驗。

沒設計過機床，這次是屬于趕鴨子上架

|譬如朝露發表于 06-15 22:05<i class="pstatus"> 本帖最后由 譬如朝露 于 2020-6-15 22:10 編輯 </i><br><br>你圖上沒給公差呀，保險起見，活動導軌15取負差，短點好些,這個尺寸公差可以放大些。減小加工難度<br>

好的  謝謝您

|未來第一站發表于 06-15 22:27首先基準選定有問題，閑了我給你找個標準的圖參考吧。

謝謝大蝦，不知道時候會有閑呢????

標準關鍵點還是在于基準角的選擇，統一起來，后續拉尺寸問題也不會太大！

你這 沒有一點工藝概念 公差概念
