圖中軸上的兩個定位擋圈是不是可以取消

查看數: 5485 | 評論數: 22 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-8-3 10:25

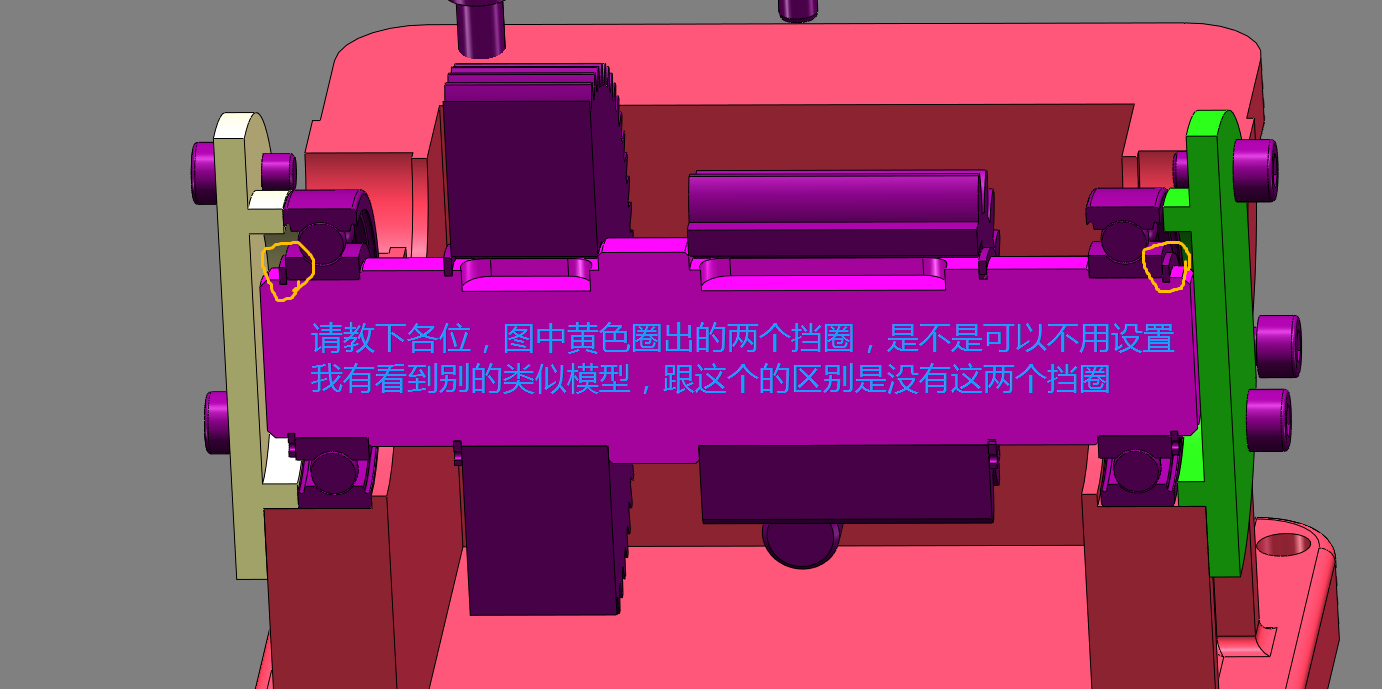

如圖所示，這兩個擋圈加與不加貌似都不會造成軸向竄動，想問下各位關于這兩擋圈是可有可無的還是說有什么講究。因為小弟在別的一款模型上看到的設計是沒有這兩擋圈的，整個軸系結構直接靠兩側的齒輪箱端蓋進行軸向固 ...

回復

mwj0201 發表于 2020-8-4 15:47:37

斯文棒棒發表于 2020-8-4 09:48
齒輪為什么不用套筒定位反而用卡圈，不懂就問。

因為這圖不是我畫的，我猜可能是由于直齒輪基本沒啥軸向力的緣故，就用擋圈卡了

斯文棒棒 發表于 2020-8-4 09:48:32

齒輪為什么不用套筒定位反而用卡圈，不懂就問。

wugehaoniu 發表于 2020-8-4 08:21:43

哈哈，行家啊。謝謝分享

mwj0201 發表于 2020-8-4 08:11:37

曉昀發表于 2020-8-3 12:50
齒輪定位最好用套筒和軸承內圈去定位。擋圈可以不要，兩段軸承的外圈已經由軸承端蓋定位了。

好的，多謝

mwj0201 發表于 2020-8-4 08:10:55

方賢東發表于 2020-8-3 12:44
因為從圖片上看看我感覺左邊軸承與軸承蓋之間是沒有間隙的，右邊軸承與軸承蓋之間是有間隙的。估計設計者 ...

明白了，多謝

未來第一站 發表于 2020-8-3 14:09:43

本帖最后由未來第一站于 2020-8-3 14:11 編輯

要我說就拿這圖來看，兩邊都需要。
信我，照辦就是！

曉昀 發表于 2020-8-3 12:50:28

齒輪定位最好用套筒和軸承內圈去定位。擋圈可以不要，兩段軸承的外圈已經由軸承端蓋定位了。

方賢東 發表于 2020-8-3 12:44:20

mwj0201 發表于 2020-8-3 12:24
為啥左邊的需要，我怎么覺得兩個都可以不要。裝配的話可以裝阿

因為從圖片上看看我感覺左邊軸承與軸承蓋之間是沒有間隙的，右邊軸承與軸承蓋之間是有間隙的。估計設計者應該是以左邊為基準的，左邊限位，右邊浮動，所以擋圈應該加在左邊比較合適。至于裝配我想的是上面是你剖視的還是軸承孔就是整個圓的，如果是整個的裝配真的不好裝啊，還要卡卡簧。

mwj0201 發表于 2020-8-3 12:24:04

方賢東發表于 2020-8-3 11:13
左邊的要，右邊的不要。我很好奇，這玩意怎么裝配的。

為啥左邊的需要，我怎么覺得兩個都可以不要

。裝配的話可以裝阿
