廣州粵研鐘彥華 發表于 2020-11-20 19:36
我那原理圖是自創的畫法，一般原理圖沒有那么詳細，因?yàn)楣�司一臺設備用的氣動元件很多，為了避免倉庫多買 ...

我開始琢磨這種畫法其實也是為了后期修改不出錯。因?yàn)橛袝r(shí)候一臺設備會修改多次，如果用CAD來改氣動，BOM表警察會出錯。所以我想到了用SW來做，這樣修改了零件BOM會自動變更，只是前期做庫麻煩些，前期準備工作做好以后，再去畫氣路裝配圖就容易多了。但是我也不清楚我這種畫法合適不合適，畢竟也不是原理圖

我感覺畫出來會好點，但是太費時間了，我們公司到簡單，因?yàn)橐捕际切�氣缸，有了共識，就統一主進氣φ12，大點的氣缸1/8，小氣缸φ6或φ4，電磁閥都是單電控的，1/8接口，沒出過氣路圖，畢竟氣路簡單些

加肥貓devil 發表于 2020-11-20 14:56

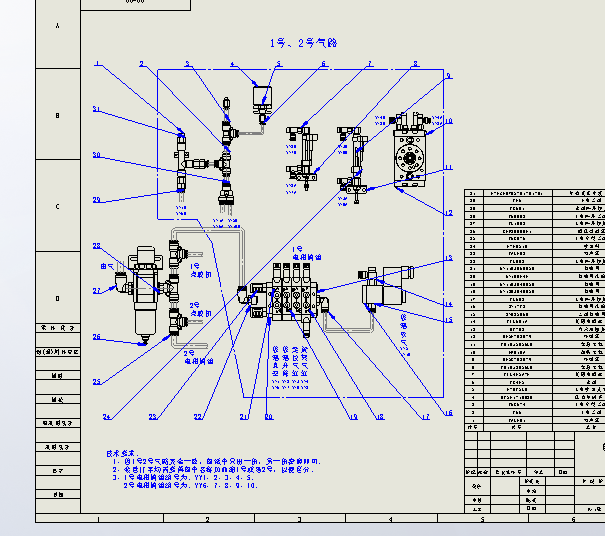

是的是的，我畫的就是布局圖。就是因?yàn)橹�前畫原理圖體現不出來各種接頭的用法所以現場的裝配師傅看不懂才 ...

我那原理圖是自創的畫法，一般原理圖沒有那么詳細，因?yàn)楣�司一臺設備用的氣動元件很多，為了避免倉庫多買或少買，裝配工完全按圖領所有的氣動元件，包括接頭多少個，氣管多少米（這個用于統計在裝配設備共需要多少氣管），你那畫法進口設備說明書上有這種畫的

xinshiji666 發表于 2020-11-20 14:53
3樓的貼圖就是常規的氣動原理圖畫法，包含了用到的元器件、連接方式、品牌規格型號、數量，管徑大小等。
...

是的是的，我畫的就是布局圖。就是因?yàn)橹�前畫原理圖體現不出來各種接頭的用法所以現場的裝配師傅看不懂才這么做的。

3樓的貼圖就是常規的氣動原理圖畫法，包含了用到的元器件、連接方式、品牌規格型號、數量，管徑大小等。
國標畫法可以參考機械設計手冊，里面有說明的。也可以使用一些供應商的軟件，比如SMC就有個專門畫氣動原理圖的軟件。
LZ的那個圖，建庫比較麻煩，建好了，后期使用就方便了。優點是很形象，容易上手，缺點是看起來不是描述原理，更像是布局圖。

魍者歸來 發表于 2020-11-20 09:26
不客氣。

如果不想藏私的話，還可以在原理圖上配齊【動作順序/工作循環圖】，標明電磁鐵動作和執行機 ...

主要是我沒找到比較全面規范的氣動圖紙標準，所以來這邊問問大家都是怎么做的

加肥貓devil 發表于 2020-11-20 09:17
原來如此，那就是相當于出一份原理圖，一份詳細的實裝圖紙了。多謝回復。

不客氣。

如果不想藏私的話，還可以在原理圖上配齊【動作順序/工作循環圖】，標明電磁鐵動作和執行機構動作之間的關系等等。

加肥貓devil 發表于 2020-11-20 08:17
我現在是嘗試制作氣動庫文件，一些標準的接頭、電磁閥、過濾器等等常用的全部做成標準庫文件。然后用SW做 ...

把庫原件做出來，后面就省事省心多了。圖畫的很清晰，很漂亮！

魍者歸來 發表于 2020-11-20 08:49
是的，小到一個O圈都要列出來。如果再算上工藝卡的話，連密封膠、清洗劑這些消耗品都要算上

原來如此，那就是相當于出一份原理圖，一份詳細的實裝圖紙了。多謝回復。
