發布時間: 2021-1-16 16:28

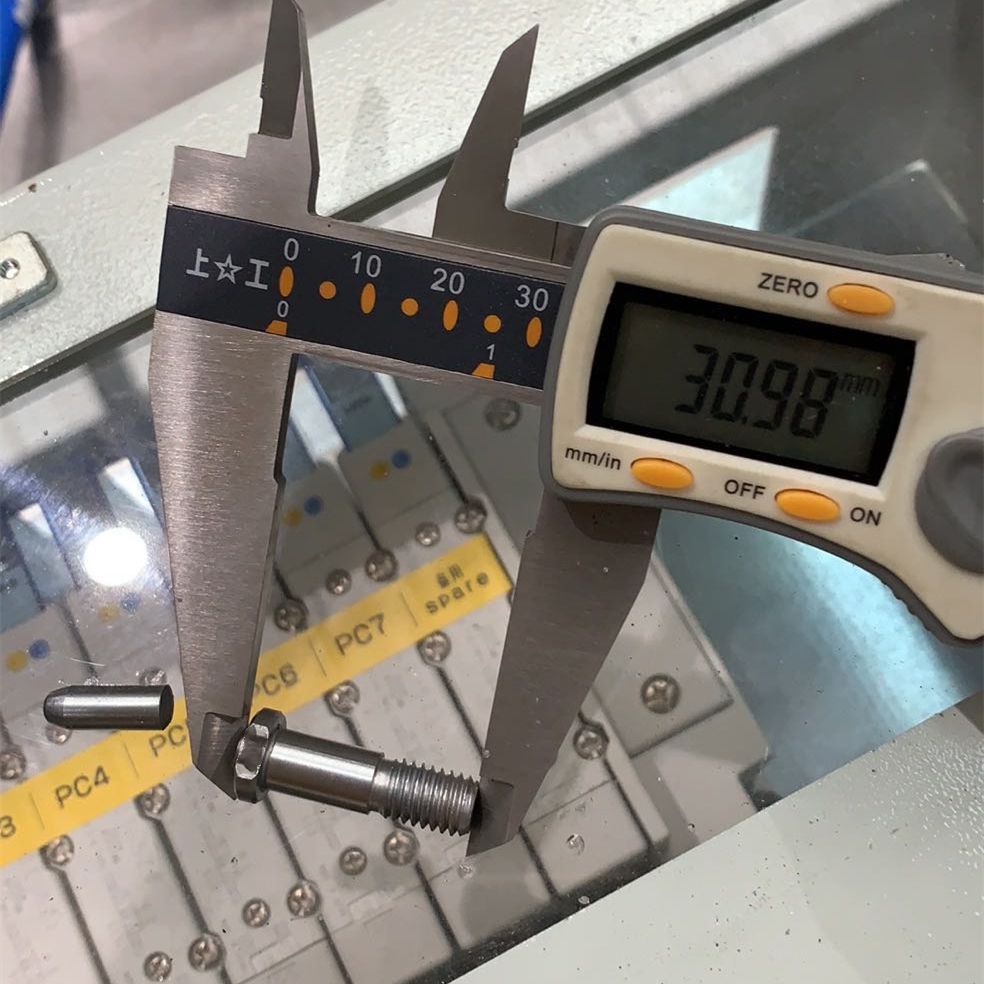

正文摘要:本帖最后由 遠祥 于 2021-1-16 16:28 編輯 今天現場調試焊接工裝的老高發微信叫：你這定位銷又斷了咯！ 初步分析這種細型定位得設計有兩個缺陷： 1、定位銷結構缺陷；外徑太細，剛度不足；R角過小，需要改 ... |
公眾號留言選取
|
| 定位功能和鎖緊功能 分2個工位，減輕點銷釘的壓力 |
| 嗯，有可能材料原因。有次我用個螺絲，12.9的高強度的，在旁邊輕輕焊接了下，然后擰螺絲的時候竟然脆斷了 |
|
定位銷斷了，肯定是受到了一定大小的剪切力。你這種熱處理都差不多淬透了，零件脆性大。 |
|
如果只是定位銷的功能，這個結構設計是沒有問題的。 |
設計上，定位銷是不應該受剪的啊 |
| 可以采用40Cr氮化試試 |
| 焊接熱變形的力，這個定位銷抗不住 |
|
應該換用38crmov， 直徑改大，調質后淬火hrc40，或者不淬火，不是經常摩擦的，怎么需要淬這么硬呢 |
