大白小白 發表于 2022-4-1 20:52
能展開說說嗎

常用的導軌滑塊，滑塊是穿在導軌上的，只要將導軌固定了，滑塊只能有1個自由度。

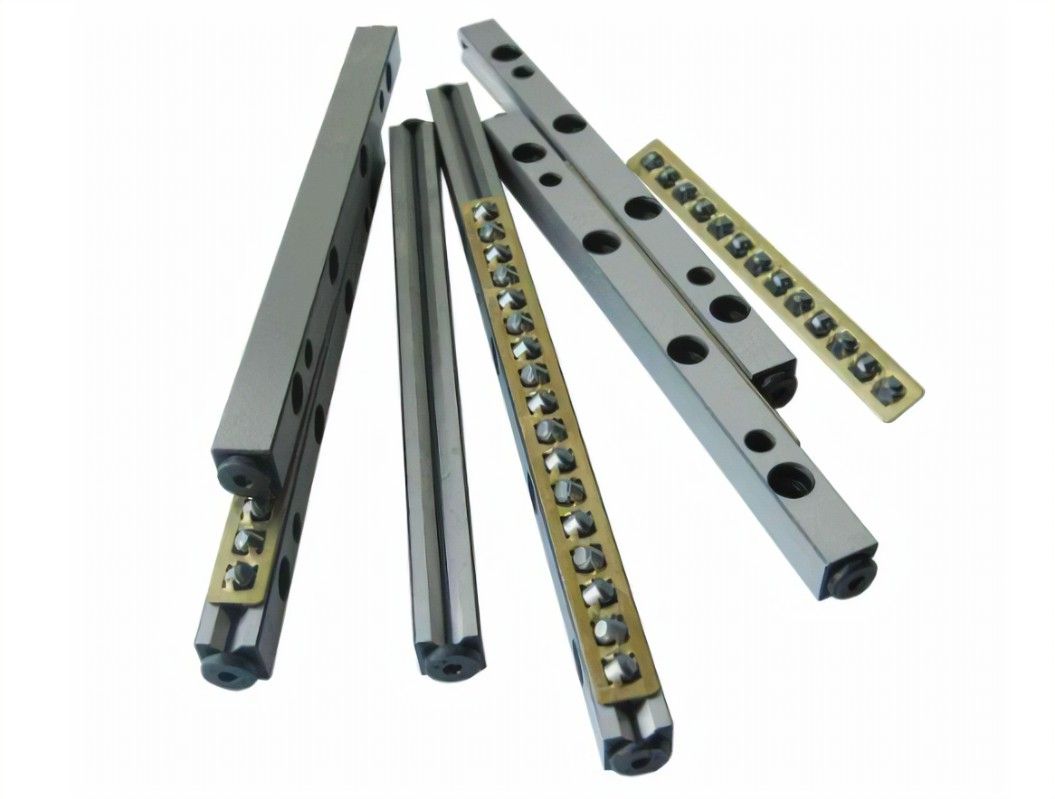

而這種導軌不是這樣的，“導軌”和“滑塊”是分離的，“導軌”固定了，“滑塊”依然還有6個自由度。
當需要兩組交叉滾子導軌配合支撐的時候，不僅僅要調平行固定端，還要調平行運動端
常用的導軌滑塊，只需要一個平面就能安裝，交叉滾子導軌不行

LiNing_jrjub 發表于 2022-3-26 08:07
這種導軌感覺對于安裝精度要求比較高

能展開說說嗎

感謝各位前輩的指點！

這種導軌感覺對于安裝精度要求比較高

歪個樓交叉滾子導軌是不是只有在高精度定位要求的情況下才會采用？

側邊釘絲來解決！

頂絲固定

U槽加側面攻絲頂住，觀察一下用這種導軌的氣缸就了解了。

一樣的
