受力計算

查看數: 31939 | 評論數: 8 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2022-6-17 13:37

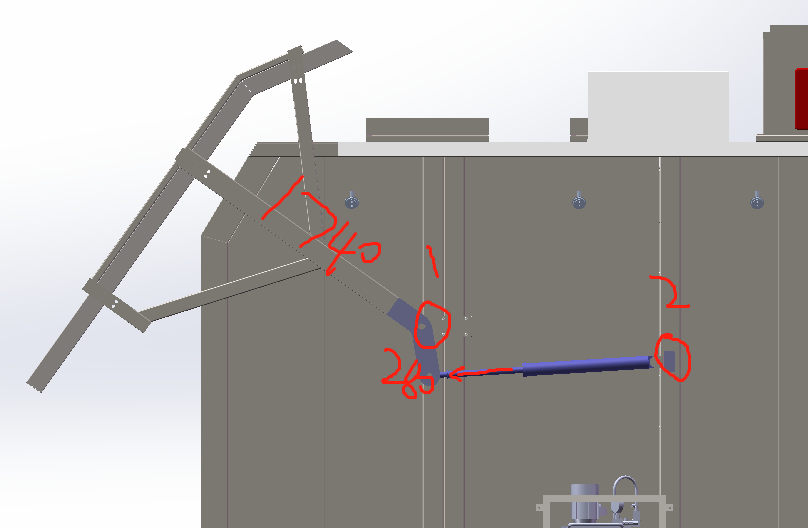

這樣一個液壓門結構，整體動力由液壓缸提供。轉軸前端長度1740MM，門重約200KG.轉軸后端280MM（45°）。想了解一下整個結構的力的計算及轉軸支柱的強度。有償，有大佬+Q546557821

回復

愛我相隨2008 發表于 2022-6-20 16:50:42

首先你要知道你那個門的重心點在哪？其次你把門放在最低端時那個地方提升的力最大，只要滿足這個你就能算出來需要多大的力，另外要考慮怎么樣做省力，實在不行找環衛車照片看看別人怎么分布的

墨色琉璃 發表于 2022-6-20 11:56:27

fsqr178713 發表于 2022-6-17 16:48
這是環衛車的后門嘛

是類似的結構

笑笑ok66009 發表于 2022-6-18 09:00:44

墨色琉璃發表于 2022-6-17 13:40
大概結構的圖示

這是個餐廚垃圾處理設備的上料架么

開心789 發表于 2022-6-17 20:02:33

阻力臂假設角度是30度，具體多少要量，阻力臂長度大概在1500左右。動力臂就按300算吧。大概是5倍的關系。200KG的門，大概需要1T的油缸力。具體角度和長度多少，需要樓主自己去核算。

高級游俠 發表于 2022-6-17 17:17:46

sfcp 發表于 2022-6-17 14:30
O1銷軸到油缸桿端距離感覺有200mm左右.那么液壓缸所需要的推力工2噸左右,危險點在O1的銷軸臂的強度了

有道理

fsqr178713 發表于 2022-6-17 16:48:48

這是環衛車的后門嘛

sfcp 發表于 2022-6-17 14:30:56

O1銷軸到油缸桿端距離感覺有200mm左右.那么液壓缸所需要的推力工2噸左右,危險點在O1的銷軸臂的強度了
