發布時間: 2022-6-28 11:28

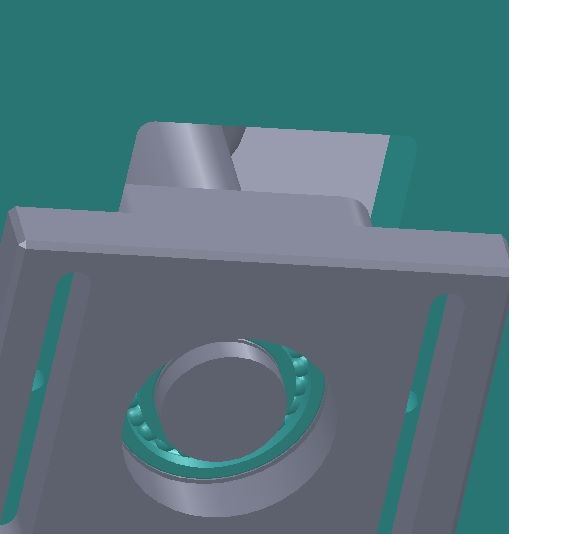

正文摘要:如圖，板上開了一個導向槽，一個調節塊在里面可以滑動，塊的孔里其實裝的是一個漲緊軸，用螺栓頂動塊帶動軸上下移動起到漲緊皮帶的作用 這里面的塊嵌入在槽里，調節的時候需要相對滑動； 我以前給公差的時候給的公 ... |
| 學習啦 |
|
從動輥的調節。。。沒啥精度啊。 我一般都是0.05 0 軸 -0.05 -0.1 |
| 像這種我都自己標公差，槽90（+0.04，+0.02） 塊90（-0.02，-0.04） |
| 學習學習，H7/h6肯定不合適，我記得這個配合是可拆卸，使用中相對靜止配合。 |
| 對的。所謂的優先配合就是前人總結出來的精華，直接拿來用就行了。 |
