小呀么小阿飛 發表于 2022-7-18 13:33
扭矩公式T=FL啊，繞齒輪中心旋轉不是力乘以接觸點到中心的距離嗎，不能用這個公式嗎？

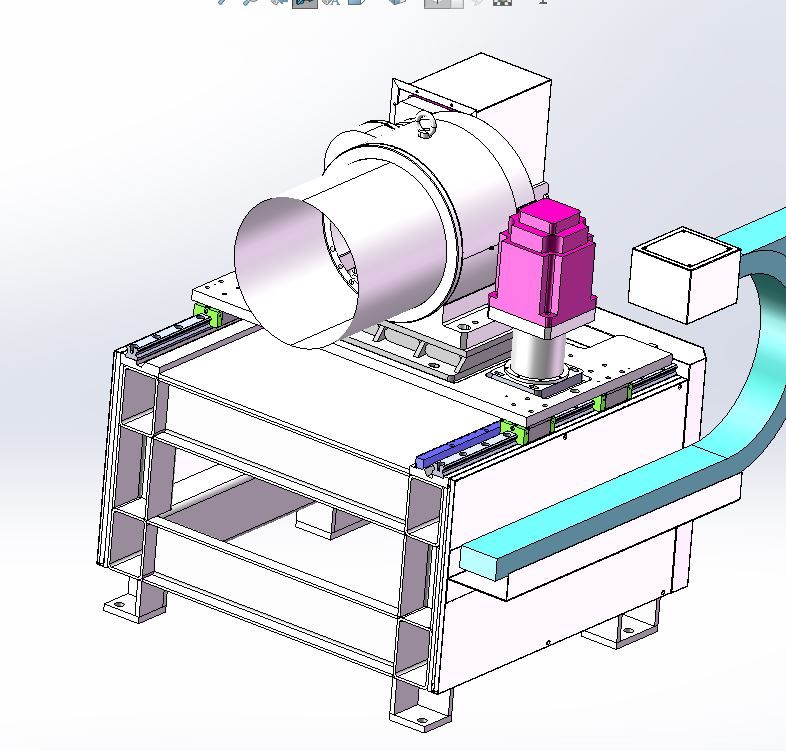

這個電機都不現在中心。。所以即使運行，負載也是大于安裝在中心的力

加速扭矩呢？

WUQINGLAI 發表于 2022-7-18 11:08
這個T的算法是否不對，驅動力不是F=umg嗎  導軌摩擦系數取0.02   0.02X650X9.8=12.74N/m   為什么要乘以輪 ...

扭矩公式T=FL啊，繞齒輪中心旋轉不是力乘以接觸點到中心的距離嗎，不能用這個公式嗎？

https://www.renrendoc.com/paper/211398407.html

這是私服電機選型吧  私服電機選型和普通三相電機選型完全不一樣    私服電機根據慣量和扭矩進行計算   你的選型計算沒有慣量啊  將所有慣量折算到電機轉子慣量上   （負載慣量+齒輪慣量+電機慣量）/速比的平方   在除以慣量比 3-5     你的轉矩太大了   功率也太大了    導軌跨距太大的話  這種單單機驅動是否合理  ，電機安裝的地方?jīng)]有張緊裝置   是否容易安裝，

搜東方馬達，官網提供的有選型軟件

我的理解是先算 驅動這個物體所需的力  再算加速扭矩，也就是啟動力矩  這兩個力矩加起來就是你所需的力矩 在乘以安全系數。

這個T的算法是否不對，驅動力不是F=umg嗎  導軌摩擦系數取0.02   0.02X650X9.8=12.74N/m   為什么要乘以輪子半徑呢。

主要還是求大佬指導一下這種情況的計算選型步驟，謝謝謝謝，好人一生富貴平安
