大轉盤設計求助

查看數: 9457 | 評論數: 16 | 收藏 5

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2022-8-17 10:00

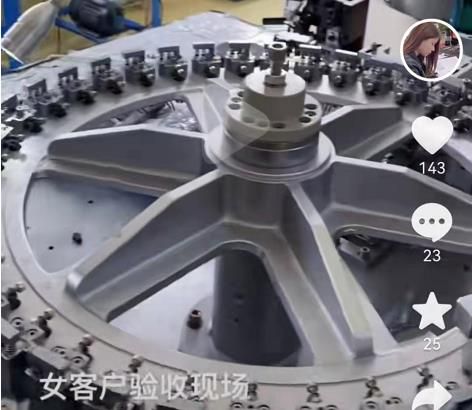

各位大俠好，本人想設計一個轉盤，有問題向各位請教：間歇回轉轉盤，轉盤直徑1.5米；其上有20個工位，每個工位工裝2公斤，每個工位工作時受外力很小可忽略；節拍1.5秒，轉0.5秒，停1秒；想用分割器直接驅動。 1、轉 ...

回復

噩夢醒來 發表于 2022-12-19 18:06:16

進來學習一下

王章 發表于 2022-12-16 09:16:43

學習

大白小白 發表于 2022-12-11 11:25:48

最后如何搞了

啤酒人 發表于 2022-8-22 16:13:44

回轉支承＋伺服+減速機

妖洞兩拐 發表于 2022-8-21 16:57:56

|bonetr發表于 08-18 23:06是不是可以參考一下1.5米法蘭盤的厚度和寬度？？？弄個1.5米法蘭盤，焊點立筋，然后熱處理，精加工一下？？

筋是肯定要的，常識

妖洞兩拐 發表于 2022-8-21 16:56:38

既然受力可以忽略，厚度和直徑就沒有必要遵循什么規矩，鑄造的話，厚20差不多了，焊接也可以

bonetr 發表于 2022-8-18 23:06:55

是不是可以參考一下1.5米法蘭盤的厚度和寬度？？？弄個1.5米法蘭盤，焊點立筋，然后熱處理，精加工一下？？

李簡 發表于 2022-8-18 19:21:03

43毫米你瘋了？你這個重量合理配筋的話10mm都夠用，我原來做火車輪對的轉盤一噸多才在軌道那里用100mm的方管

cgq01 發表于 2022-8-18 08:33:07

pengzhiping 發表于 2022-8-17 15:38
轉0.5秒，停1秒

這么大的直徑和負載也很重，要考慮離心力。這太快了至少計算一下加速度和加速時間

謝謝
