受傷的仙人球 發表于 2022-12-4 10:33
1.模組選型需要考慮側向安裝時扭矩，如果扭矩選用達到要求就不會有這個額外的導軌
2.如上所述，這個導軌的 ...

謝謝指導

高度雖然沒有標注公差，但是一般是在幾個絲以內，直接按標準尺寸設計安裝就可以。除非你為了降本選擇了歪貨導軌。

首先加工件底板（兩個固定得面）表面平整度做要求留公差，具體也得看你板多長，行程有關，可以拆幾個零件，定位銷或者定位拉槽靠邊保證兩直線方向平行。調試得時候模組上架表另一個滑軌固定件打表確認下跳動幅度大不大，基本上問題不大，搞過很多次了。最重要的一點，設計考慮組裝和檢測。不要想當然就行了

吐槽 上銀的模具就沒有定位孔，全靠調。

謝謝分享，看了受教

給我威望點

這是干嘛

mark

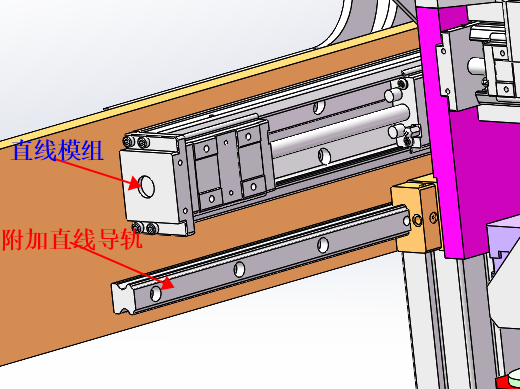

1.模組選型需要考慮側向安裝時扭矩，如果扭矩選用達到要求就不會有這個額外的導軌
2.如上所述，這個導軌的作用是為了平衡扭矩存在，x軸扭矩平衡到這個導軌時，它應該受正向壓力，所以它不受豎直方向力或者很少，所以這時候你需要保持導軌安裝和原兩根導軌水平即可，
3.既然受壓力，那么受壓面就有位置度要求，所以導軌滑塊面需要貼合載板，存在加工誤差，此處可以用矽鋼片墊一下，
4.關于導軌安裝時高度位置，可以讓滑塊隨動，主要保持平行度
