dickych 發表于 2022-8-30 11:23
先要明確沖擊是藍色凸輪徑向還是旋轉件徑向導致的，這個與速度和平衡有關

有個紅色打火機類似的工件，圍繞連桿的一滾輪旋轉，并時刻指向圓心。我估計這個是重要負載。

先要明確沖擊是藍色凸輪徑向還是旋轉件徑向導致的，這個與速度和平衡有關

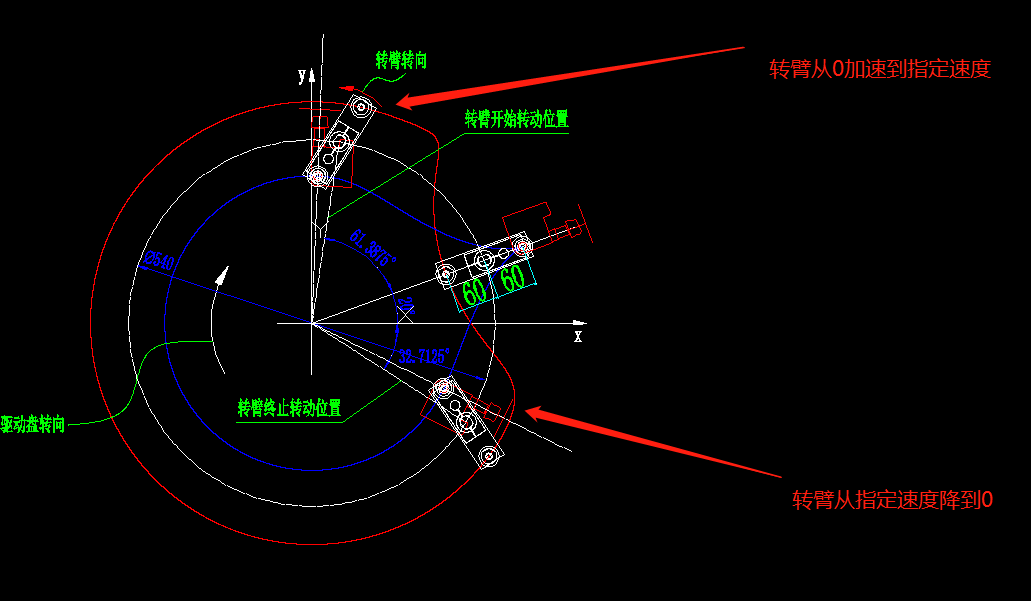

樓主的意思是不是這樣：
1：整體機構是一個驅動盤帶動做逆時針旋轉。
2：驅動盤上的轉臂軸的運行軌跡是紅色線。
3：轉臂大概在0點方向到4點方向（大概114度）范圍自轉速度從零到指定速度，再降低到0）

如果是這樣，可以通過電子凸輪來實現。凸輪曲線可以設計

yahutiger 發表于 2022-8-29 10:57
旋轉臂的轉速從0到指定速度，希望擬合曲線2階可導，類似與普通凸輪5次方曲線。
目前做了一個凸輪，旋轉 ...

現在槽的曲線如何設計的?

大白小白 發表于 2022-8-28 23:46
請完備，清晰定義沖擊。

是說紅色件的沖擊，躍度比較大？

旋轉臂的轉速從0到指定速度，希望擬合曲線2階可導，類似與普通凸輪5次方曲線。
目前做了一個凸輪，旋轉到此位置時，設備會產生震動。

yahutiger 發表于 2022-8-26 13:33
需要設計的不是傳統的凸輪，
設計的目的：導軌槽的作用是讓一個連杠旋轉360°，問題是連桿在從0到給定速度 ...

請完備，清晰定義沖擊。

是說紅色件的沖擊，躍度比較大？

pengzhiping 發表于 2022-8-26 09:49
旋轉運動 一般都是用電機直接帶動。

現在有伺服電機 可以通過電子凸輪 直接套用速度函數曲線，通過發脈 ...

見7樓

yahutiger 發表于 2022-8-28 18:44
2段的轉角加減速要采用修正曲線，對于平移的機構來說，有很多的資料可以參考，對于轉動的從動件還沒有找 ...

感覺可以得到解析解。

qishib8 發表于 2022-8-26 10:11
凸輪運動本來就是從從動件的運動要求反饋到驅動輪的輪廓線或者面的，只是一知半解的人多了，習慣了套用，你 ...

lz的意思是，從動件為360°+的旋轉運動
