同步帶雙驅結構

查看數: 7475 | 評論數: 29 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2022-9-26 16:12

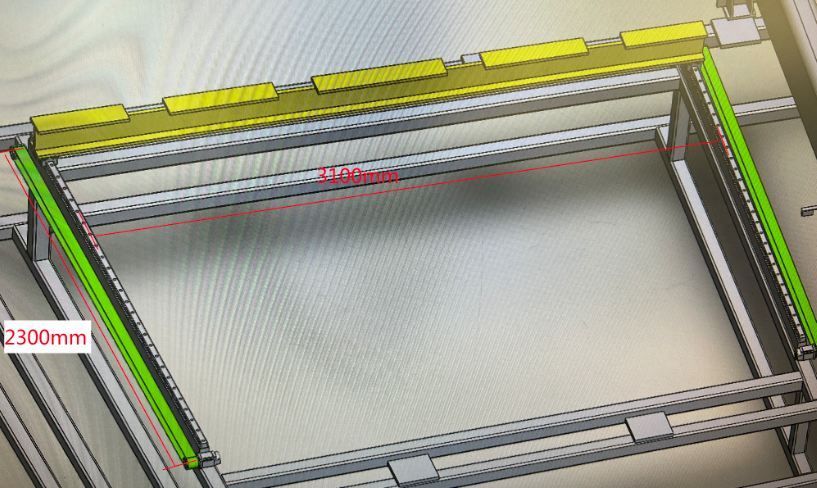

目前在做一套同步帶加滑軌雙驅結構，帶動上方橫梁（黃色，重量20kg）往復運動，因為行程與跨度較長，現在擔心能否同步的問題，就算開始電機參數調同步了，后續皮帶磨損是否也會導致兩邊不同步從而橫梁偏擺憋死，歡迎 ...

回復

同創達-葉工 發表于 2022-10-8 08:45:59

SolidWorks2995 發表于 2022-9-27 08:40
我看他這3米啊哥，用一根軸驅動，這怕是挖大坑

中間加支撐，速度不快，可以的

受不了了 發表于 2022-10-7 22:57:49

服了，這里精度是第一難點，一半多的人在說結構實現不難，難怪平時要跟電氣工程師扯皮

LiNing_jrjub 發表于 2022-10-7 16:22:12

跨度3米，要0.1mm的精度，
感覺你目前的這個碳鋼機架結構就不行

whyy1973 發表于 2022-10-7 16:15:04

整根軸連接兩側的同步帶輪啊，單電機驅動，好控制

展翅翱翔with 發表于 2022-10-7 15:24:57

蟄伏。發表于 2022-9-26 16:25
目前方案是雙電機驅動

定位精度要求多少？
如果定位精度要求很高的話，不介意雙電機驅動，還是用一根作為傳動軸，一臺電機驅動

OUYANGXIANGUO 發表于 2022-9-28 11:02:53

不錯

宇宙大猩猩 發表于 2022-9-27 11:02:01

可以考慮一根軸連接兩側的同步帶輪

加肥貓devil 發表于 2022-9-27 09:42:35

如果力足夠就用單邊電機驅動，中間用軸聯通斷開加軸承座。

這個主意好發表于 2022-9-27 10:22

及上開 發表于 2022-9-27 09:12:50

中間多家兩個軸承座，在把一根軸切成兩根，用萬向節連接
