進來學習一下

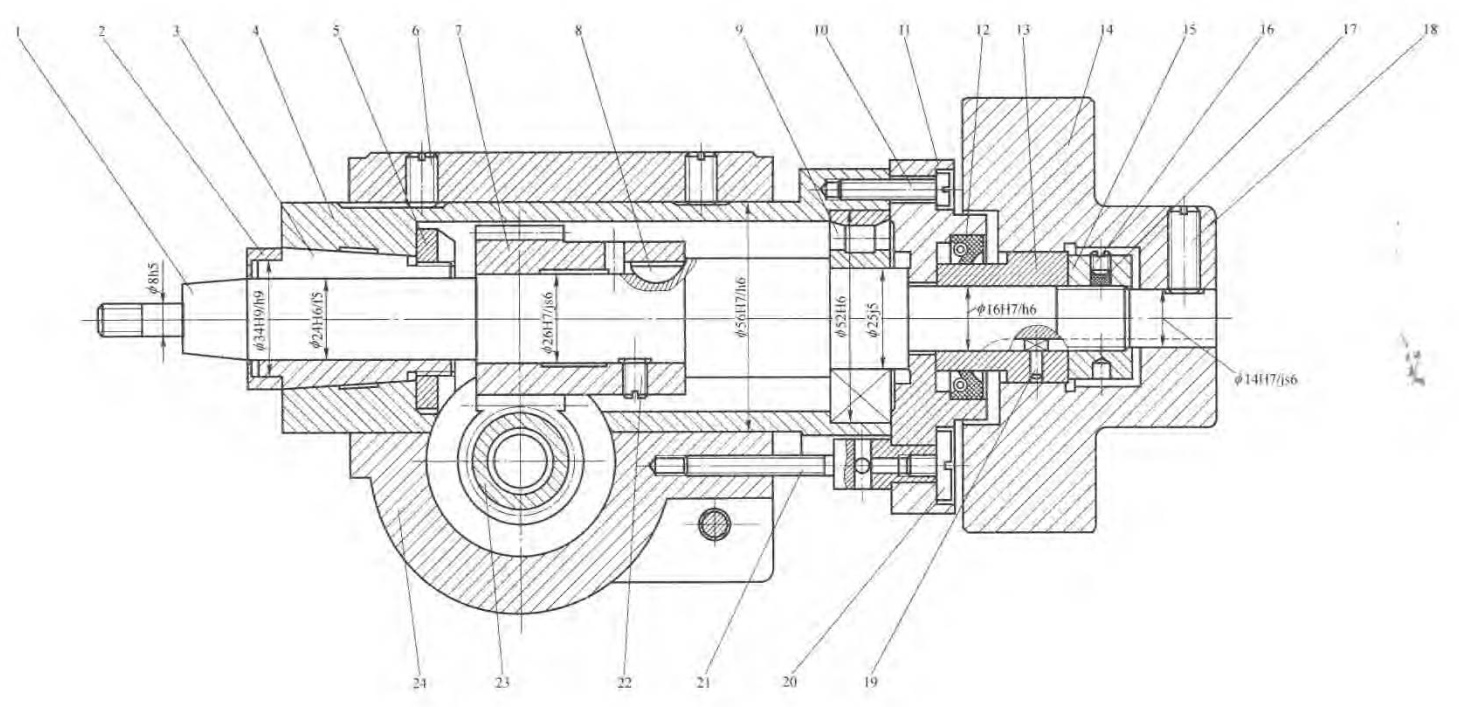

裝配圖是表達機器或部件的工作原理、運行方式、零件間的連接及其裝配關系的圖樣，它是生產中的主要技術文件之一。
以上摘抄自百度百科

還是要學全面的

愛看書的pig 發表于 2022-10-24 09:21
所以還是標上厚道點嘛，哈哈哈。

甩鍋必備啊。

大白小白 發表于 2022-10-24 09:05
不是畫圖工要親臨一線，自己主導或者參與裝配么，哈哈哈

所以還是標上厚道點嘛，哈哈哈。

愛看書的pig 發表于 2022-10-13 17:39
標了的話。裝配師傅可以根據不同的配合選擇不同的裝配方式。
大錘小錘還是冰凍燒烤。
不標的話，我反正默 ...

不是畫圖工要親臨一線，自己主導或者參與裝配么，哈哈哈

真是開玩笑了，現在的年輕工程師會畫裝配圖的屈指可數；在年輕工程師眼里，只要會三維建模那就是工程師了，只要把模型建出來了，那就是設計完了；根本不考慮加工工藝問題；其次他們出圖，都是直接三維導圖，還是用那種自動生成尺寸的標注方式，特別的快捷；而我每次出圖都要考慮尺寸鏈怎么算，把公差累計到哪，自由尺寸給誰......然后的結果就是被嫌棄我考慮的太多,哈哈哈；
回歸主題，裝配圖更是沒有，設備現場裝配都是抱著筆記本，尺寸現場測量，裝著不會了，再轉著看看電腦三維圖，然后在裝配工敬佩的眼神下展示三維模型........
而我給車間詳細標準的二維裝配圖，被各種嫌棄，說看不懂，不直觀，不知道怎么裝，哈哈哈，所以現在我也不出裝配圖了，甩個圖片給他們組裝就是了，干不好就投訴他們

有人審，你不標，別人也沒有多少能指責的，裝配圖又沒有什么標準說必須要標什么尺寸
