請問一下如何繪制鏡頭視場角？

查看數: 3393 | 評論數: 6 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2022-11-3 18:06

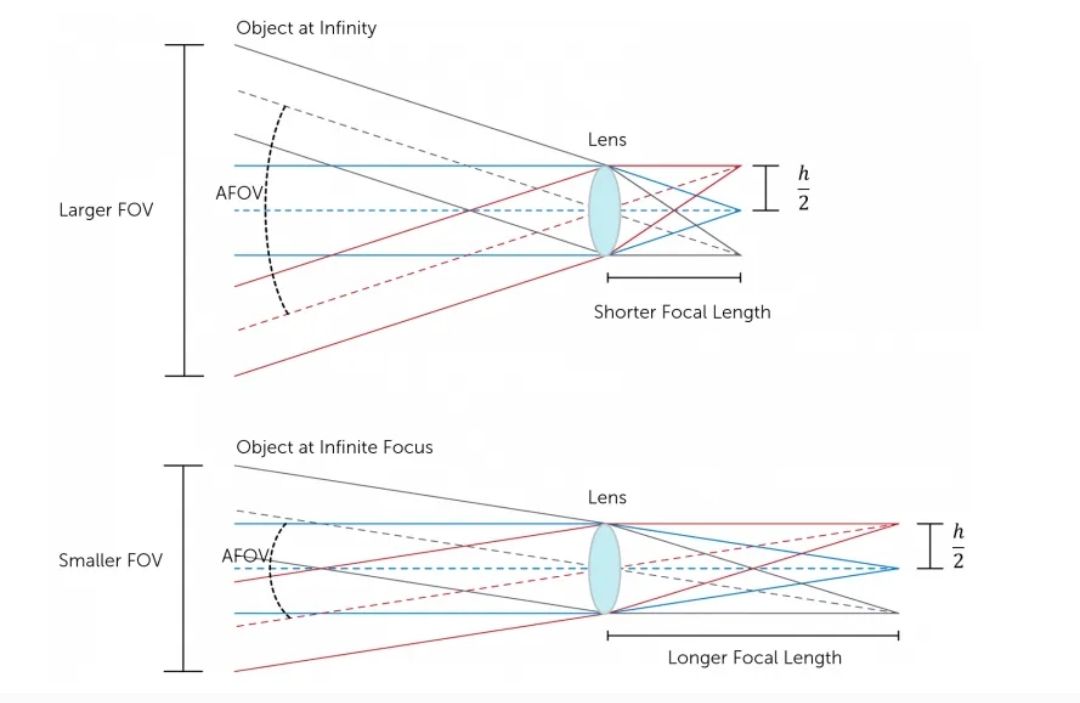

最近用到ccd相機、鏡頭、環形光源，擔心環形光源會遮擋住鏡頭視場角，導致實際視場角變小。但不知道那個削去尖端的錐形怎么畫，在鏡頭以內部分是平行光？哪部分又是聚焦光束？視場角到底該怎么畫？查了不少資料，只 ...

回復

藍汪嘰C 發表于 2022-11-8 20:55:10

共產可期發表于 2022-11-6 19:50
最后咨詢廠家，據說有個什么視點，要以那個視點為頂點繪制視場角。您的方法是很不錯的呢

是的，每個視場的光線進入鏡頭后，與中心線有個交點，那個好像就是視點，（然后不同角度的視點位置不一樣，有些小角度的鏡頭，視場不同，但是視點位置是一樣的）（如有錯誤，請指正，謝謝）

共產可期 發表于 2022-11-6 19:51:57

feng4444 發表于 2022-11-4 09:42
最外側的2條光線就是最大范圍啊，鏡頭的范圍是圓錐形的，但是coms是方的，所以最終真正成像的范圍是個削去 ...

嗯呢，大概的我是知道的，但具體的一些參數關系說明書講的不是很詳細。最后咨詢廠家，據說有個什么視點，要以那個視點為頂點繪制視場角。據說這個東西不對外公開。

共產可期 發表于 2022-11-6 19:50:41

藍汪嘰C 發表于 2022-11-3 20:53
我都是把視場角那個角度畫出來，然后用邊界混合給它連成幾個面，不知道這樣你那可行不

最后咨詢廠家，據說有個什么視點，要以那個視點為頂點繪制視場角。您的方法是很不錯的呢

feng4444 發表于 2022-11-4 09:42:30

最外側的2條光線就是最大范圍啊，鏡頭的范圍是圓錐形的，但是coms是方的，所以最終真正成像的范圍是個削去尖端的金字塔形

及上開 發表于 2022-11-3 22:55:41

放樣

藍汪嘰C 發表于 2022-11-3 20:53:08

我都是把視場角那個角度畫出來，然后用邊界混合給它連成幾個面，不知道這樣你那可行不
