各位大哥，請問12.9級M12螺絲鎖9深是否夠力

查看數: 5145 | 評論數: 21 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

xmf9822

發布時間: 2022-11-10 22:18

正文摘要:

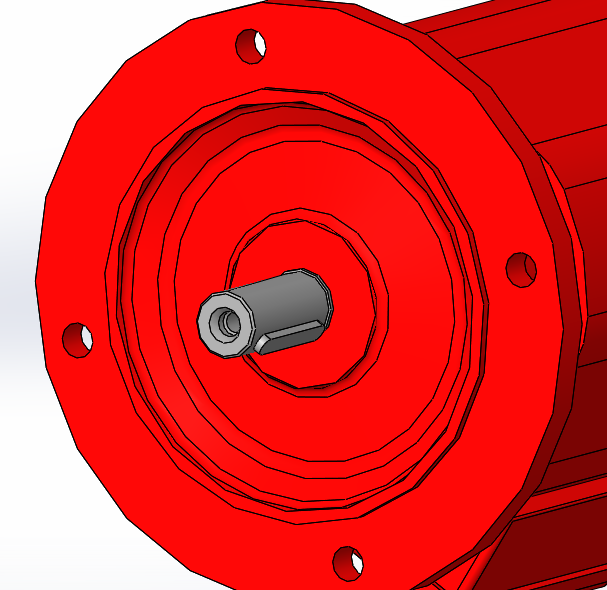

電機法蘭250mm，我連接板上四顆的牙只能鎖到9的深度，電機80kg，長度600mm，力夠嗎？查了下M12的螺母也就10的厚度，同樣深度螺母和鎖牙力有區別嗎？牙的深度對應的承受力有相關數據嗎？哪里可以查，謝謝！

回復

liuxiaoran 發表于 2022-11-15 15:51:22

2011ayoon 發表于 2022-11-11 08:32
按強度1到2圈就夠了，計算螺紋強度是按照一圈螺紋計算的，圈數多只是為了保證不會很容易脫落，軸頭的這種螺 ...

那是因?yàn)樾：藦?qiáng)度去極限所以用1-2校核，而不是說1-2就可以了。。

點評

2011ayoon

用1圈校核是實際使用時只可能有一圈（實際是幾點）是完全接觸，而增加圈數只是為了保證不容易脫落的，重要的螺紋比如起重吊鉤螺母的標準規定就只有2~3圈發表于 2022-11-16 09:03

liuxiaoran 發表于 2022-11-15 15:48:42

你這個電機運行后的速度什么的多少，加速度是多少，電機的動載很重要的。你不能只用重力的扭矩去校核的。

螺栓預緊力/扭矩盡量使用上限值，你現場從來沒擰斷或螺紋沒壞過就行。。

liuxiaoran 發表于 2022-11-15 15:43:15

熱青茶發表于 2022-11-11 10:03
一般情況1~1.5d。短距受力沒問題，預緊力夠了就行，不用高扭矩，主要防振松動，可打膠防松。

問題是什么叫夠了？？既然心里沒底，那么就要加到最大。

LiNing_jrjub 發表于 2022-11-15 15:09:47

本帖最后由 LiNing_jrjub 于 2022-11-15 15:11 編輯

機械設計手冊有表格可以查


琉浪天涯 發表于 2022-11-15 15:00:39

琉浪天涯發表于 2022-11-11 18:38
如果不考慮安全系數和應力不均1，計算45鋼內螺紋在外螺紋大徑處的單圈螺紋剪切面積x0.6x45鋼強度極限2， ...

1220 from ISO898-1

琉浪天涯 發表于 2022-11-11 18:38:53

xmf9822 發表于 2022-11-11 08:20
對面是45#鋼，量了一下滯能鎖4個牙

如果不考慮安全系數和應力不均1，計算45鋼內螺紋在外螺紋大徑處的單圈螺紋剪切面積x0.6x45鋼強度極限2，計算螺栓在內螺紋小徑處的單圈螺紋剪切面積x0.6x1290
3，用螺栓等效拉截面積x1290/上述1，2的最小值，既得出最小的嚙合螺紋長度

4，額外加1-2p

路人丙 發表于 2022-11-11 11:10:24
