機器人第七軸鋼結構平臺

查看數: 6573 | 評論數: 25 | 收藏 4

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2022-11-14 10:57

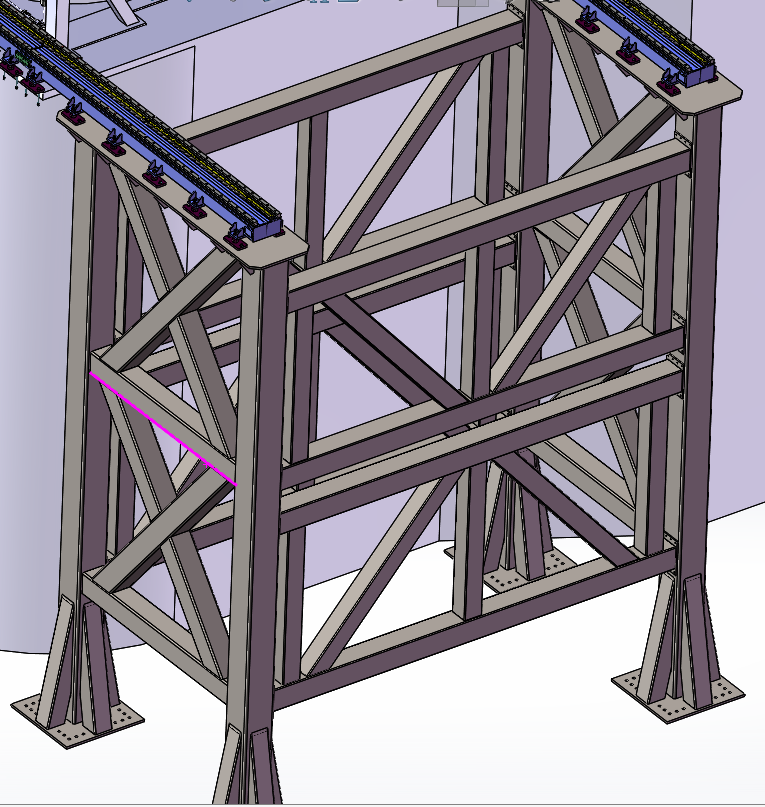

2條機器人第七軸地軌并列固定在鋼結構平臺上，平臺8M高，平臺上方共計承載10T，方管立柱選用多大比較合適，也不知道我這結構適不適合？求社友們指導一下，目前選用的立柱是400*400*12的。

回復

tshort 發表于 2022-11-18 13:56:30

加強筋太復雜了，不好焊接

fsqr178713 發表于 2022-11-16 17:11:05

LiNing_jrjub 發表于 2022-11-16 16:09
這么大個家伙，沒做過的，沒經驗的，老板也敢讓你上手？你也敢上手？
這架子做報廢了，直接成本損失，六位 ...

目前做方案呢，后續如果真做，還是想辦法外協，找專業點吧

LiNing_jrjub 發表于 2022-11-16 16:09:18

這么大個家伙，沒做過的，沒經驗的，老板也敢讓你上手？你也敢上手？
這架子做報廢了，直接成本損失，六位數

fsqr178713 發表于 2022-11-16 16:04:16

有這方面經驗的大神嗎，求指點下啊

fsqr178713 發表于 2022-11-14 17:42:36

gemiusunyi 發表于 2022-11-14 17:18
感覺你加工好了，會發現裝不上，至于承重做個有限元就知道了

哪里不太合適呢，指導下

用來做導軌支撐的頂板，估計孔位會因為安裝和焊接變型，而且頂面的平面度也堪憂發表于 2022-11-14 18:07

gemiusunyi 發表于 2022-11-14 17:18:10

感覺你加工好了，會發現裝不上，至于承重做個有限元就知道了

哎哎壓 發表于 2022-11-14 16:20:02

可以參考塔吊的設計形式。焊接頭太多太集中，反而會影響結構強度。而且你設計的這么大，生產，運輸都不方便。

TCKO拓谷自動化 發表于 2022-11-14 15:43:03

這樣的嗎？

fsqr178713 發表于 2022-11-14 15:40:24

TCKO拓谷自動化發表于 2022-11-14 15:29
另外缺地軌供應商嗎？我們公司是做這一塊的，這是我們公司網站 https://tcko88.1688.com/

我就是從做地軌的公司出來的
