虛心請教軸上零件的結構設計合理性

查看數: 4542 | 評論數: 23 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2022-11-18 23:36

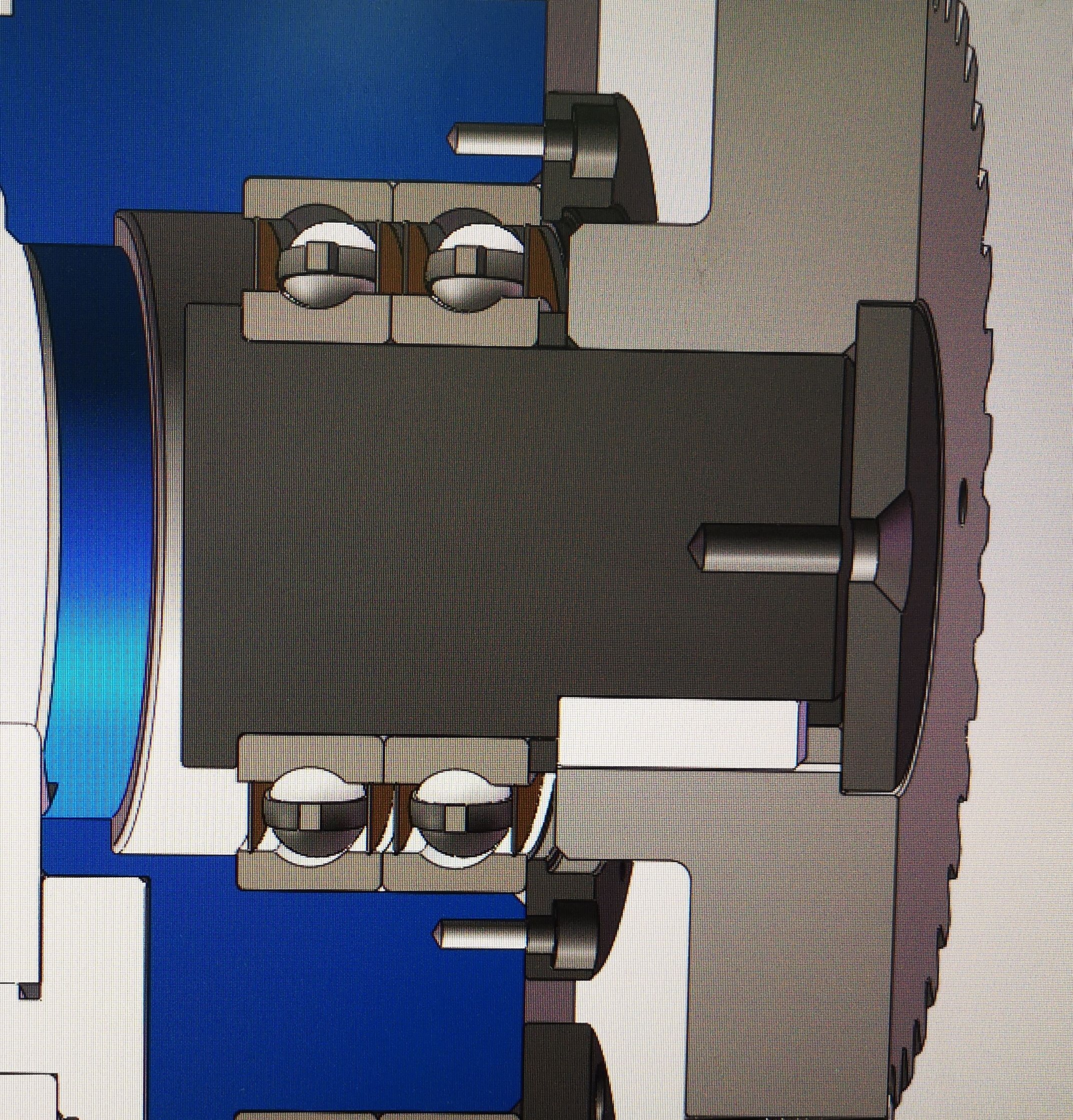

本帖最后由 DUHAILE 于 2022-11-18 23:41 編輯軸上零件設計是否合理？相當于是個懸臂布置的齒輪請大家?guī)兔χ更c

回復

DUHAILE 發表于 2022-11-20 15:57:05

okmeiyou 發表于 2022-11-19 00:01
這樣可以，但是多數有一些軸向力，最好是用成對安裝的圓錐滾子軸承。如圖轉速較高，可以是裝一個雙列角接觸 ...

軸向力是由一個支點處產生的軸向分力嘛？

DUHAILE 發表于 2022-11-20 15:55:06

pengzhiping 發表于 2022-11-20 13:43
如果懸臂負載不大到是可以，需要考慮兩軸承拆卸問題。

懸臂布置，一根軸就一個支點是否可以吶？
如果布置成3個并列的深溝球，是否相當于軸上有兩個支點吶？

深溝球軸承一般都是承受徑向力比較多，懸臂方式主要看負載我們的砂輪機也是懸臂方式轉速快負載小發表于 2022-11-21 12:01

DUHAILE 發表于 2022-11-20 15:53:25

受不了了發表于 2022-11-19 14:00
懸臂的同步輪鏈輪齒輪軸承在輪子里受力要合理些

是齒輪內一組+一組軸上軸承嘛？還是就齒輪內一組軸承？

看到鏈輪是兩個深溝球軸承之間加套環，懸臂掛一個齒輪。
一根軸兩個支點。一根軸一個支點是否可以吶？

pengzhiping 發表于 2022-11-20 13:43:50

如果懸臂負載不大到是可以，需要考慮兩軸承拆卸問題。

盧Tiger 發表于 2022-11-19 15:32:06

畫圖前應該查一下設計手冊，少出錯，少走彎路。

受不了了 發表于 2022-11-19 14:00:12

懸臂的同步輪鏈輪齒輪軸承在輪子里受力要合理些

壯志凌云1988 發表于 2022-11-19 12:09:47

本帖最后由壯志凌云1988 于 2022-11-19 12:12 編輯

什么樣的工況條件？轉速？扭矩？傳動場合？精度？是斜齒還是直齒輪？周向有無鍵聯接？考慮潤滑方式?jīng)]？請描述下

DUHAILE 發表于 2022-11-19 12:05:21

妖洞兩拐發表于 2022-11-19 03:46
和齒輪連接的短軸怎么和長軸固定的？

沒有固定
