這個零件如何建模？

查看數: 3222 | 評論數: 12 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-1-30 20:25

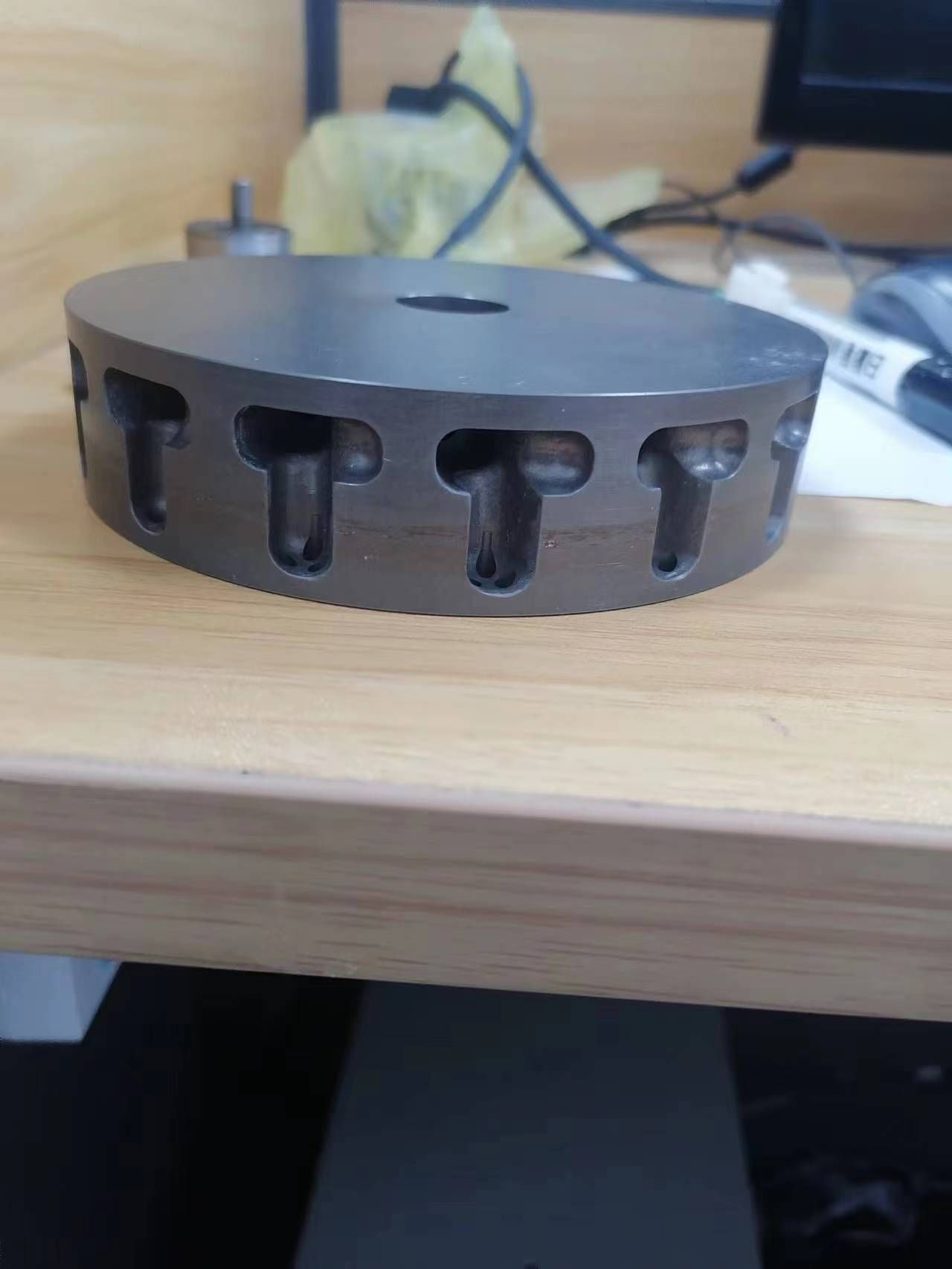

這個分度盤，試過多次，總是不能和實物一致，特別是橫著的這個孔，橫著的這個孔不是平行外圓面的，有點側著進去的樣子

回復

武漢老虎 發表于 2023-1-31 11:20:22

橫住的做一截面，圓周切除

點一圓環線就行了發表于 2023-1-31 16:05

橫的這個，我切過很多次，還是差很多，旋轉軸的位置找不到，上下、角度可能也有關系發表于 2023-1-31 11:24

武漢老虎 發表于 2023-1-31 11:14:59

圓周陣列

圓周陣列我知道的，就是單個的這個橫著的腰型孔差的太多，和周圍不配發表于 2023-1-31 11:16

武漢老虎 發表于 2023-1-31 11:14:17

再圓角

武漢老虎 發表于 2023-1-31 11:13:39

圓周方向，軸向切除

Rex-Wang 發表于 2023-1-31 11:06:09

多謝各位，設備是檢測藥品膠囊外觀的，這個零件是用來把一堆膠囊分成一排排橫著的，以便檢測；
豎著的孔，是膠囊進去，再進一步的吸進去，接著圓盤轉動的時候，膠囊朝下掉的時候，再用橫著的孔吸住，橫著在輸送帶上

gemiusunyi 發表于 2023-1-31 09:59:16

不一定要完全和對方一致
你去測下對應的卡栓，或者自己設計個卡銷就好

寰宇無人 發表于 2023-1-31 09:45:01

拿到配合的零件，用布爾運算來做應該會好些

一氣八百里 發表于 2023-1-31 09:17:25

發出去逆向建一個，幾百塊。

xingqier 發表于 2023-1-31 09:06:46

二樓說的對，了解功能，有可能的話，把配合的零件也重新設計
