軸的強度不夠

熱青茶 發表于 2023-3-25 11:52
肯定不是調質的。目視夾渣，裂紋，估計就是市場上的正火態，大概率是帶狀組織。深色暗斑估計是加工過程中 ...

也就是說，沒有調質，那斷裂是正常的，要是也沒淬火，那就不會斷，大不了彎曲嘍

沒有循環應力留下的痕跡呀，看著全都是瞬斷

這個應該做扭曲實驗，最好檢查一下金相

見過這樣的東西，輸出軸是8的，
電機輸出軸，前端洗扁位是頂螺絲的平面
斷在了平面的根部。
既然有幾千臺的前后批輸出，
那么大概率是軸的問題
順著這個方向繼續查下去

繼續在 發表于 2023-3-25 15:59
軸承608Z，軸直徑只有8mm，是在軸承面斷裂的嗎？脆性斷裂？具體什么工況，工作中有外力存在嗎？如果一直是 ...

有處理的零件回來都沒做抽檢嗎

軸承608Z，軸直徑只有8mm，是在軸承面斷裂的嗎？脆性斷裂？具體什么工況，工作中有外力存在嗎？如果一直是在同一個位置斷裂，是否是應力循環作用導致？

很有意思的案例。能有人從形貌的特點判斷分析一下么？例如下面的問題。

1，是彎曲斷裂？ 看起來不大像扭轉？
2，是大負載斷裂？裂紋區很少？

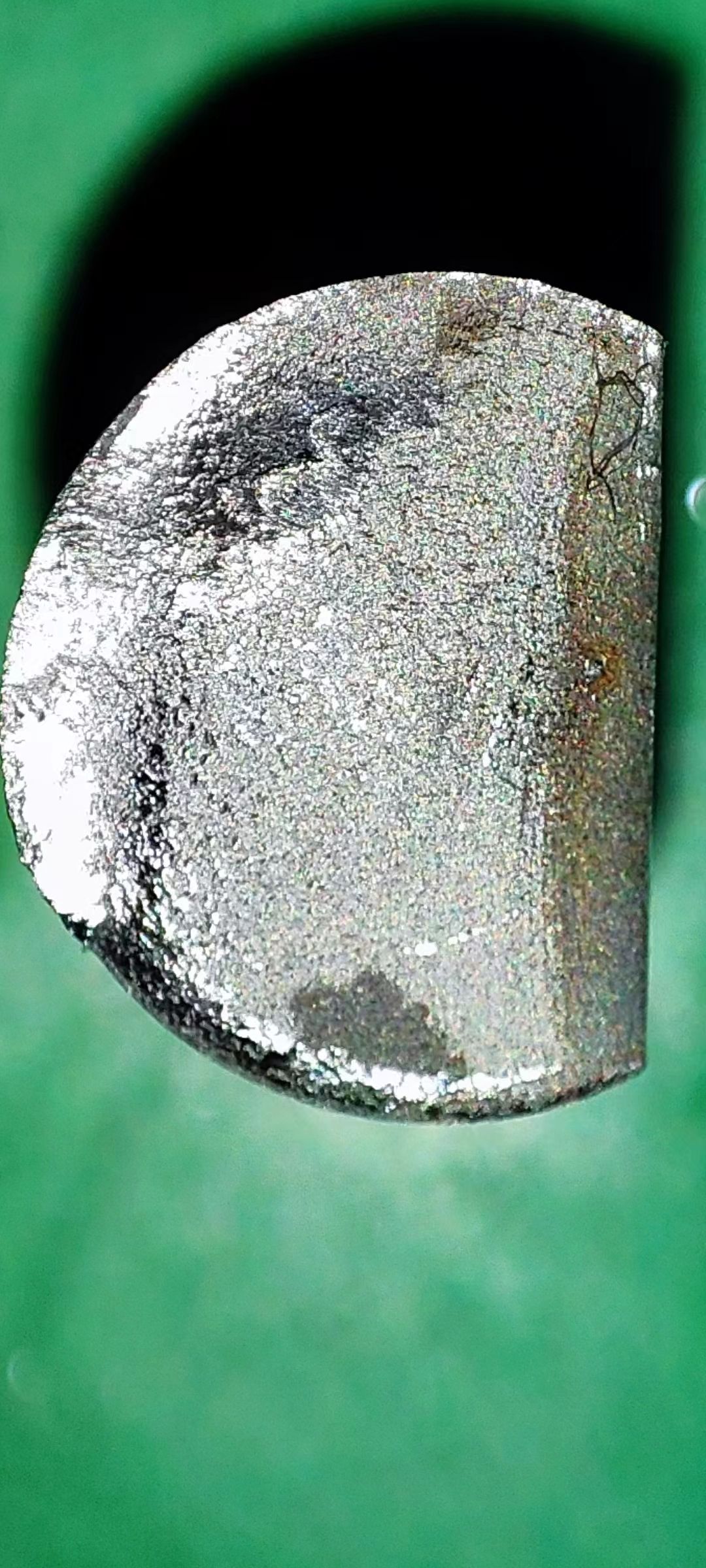

3，看不懂這個圖片，為什么左下區域是光滑的？---是沒彎曲斷裂切開嗎？還是起始一邊？
4，左下是是材料起始一邊？
5，單向的？彎曲？

6，為什么判斷為材料問題，而不是嚴重的設計缺陷（負載過大或者嚴重的應力集中）？
