懸臂吊，現成的參考

個人觀點，僅供參考，如有不足歡迎指正：

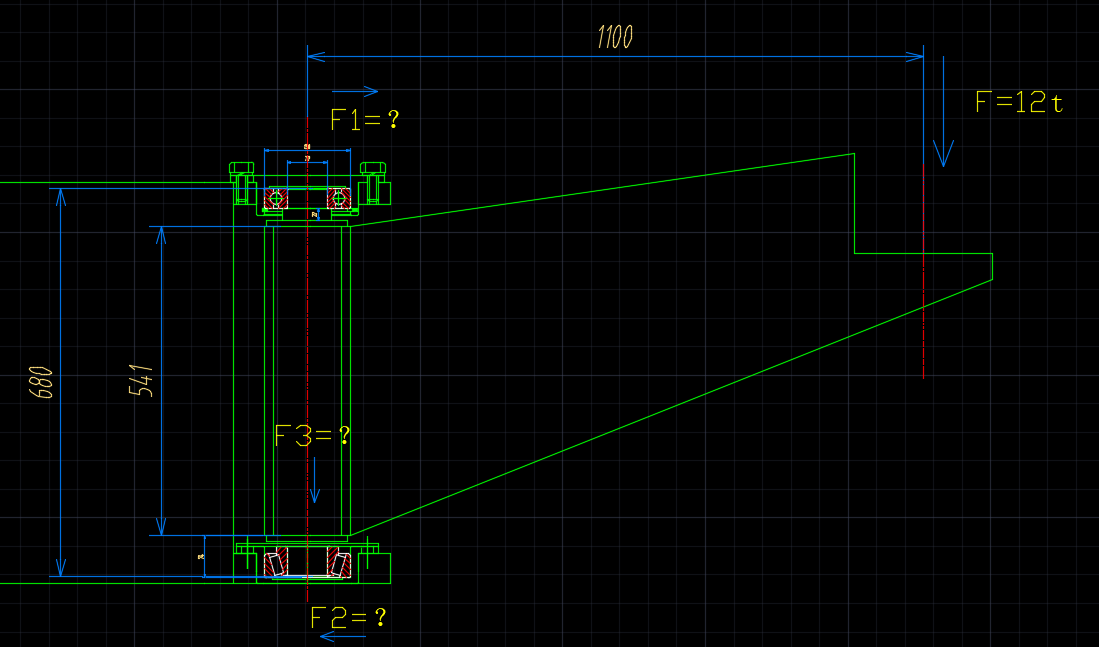

負載F產生力矩：M=12t*1100
若不考慮自重，兩軸承間距L>541
則，兩軸承徑向力F1=F2<M/L=24.4t
下軸承軸向力F3=F=12t

計算分析如果沒有問題，建議增加一個平面壓力軸承。

你都不知道怎么算的，就敢說有限元分析沒問題。
這判斷的依據是什么

我想要的是計算過程和F1,F2,F3三個方向的力

你應該把軸徑及軸承大小給一下直接驗證

youhun200 發表于 2023-3-31 12:08
截圖中標的F1，根據力矩關心就能求出來。

樓主想直接要推導計算過程。

截圖中標的F1，根據力矩關心就能求出來。

要錐上下都用錐的。
