公差選擇

查看數: 3368 | 評論數: 12 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-4-12 13:52

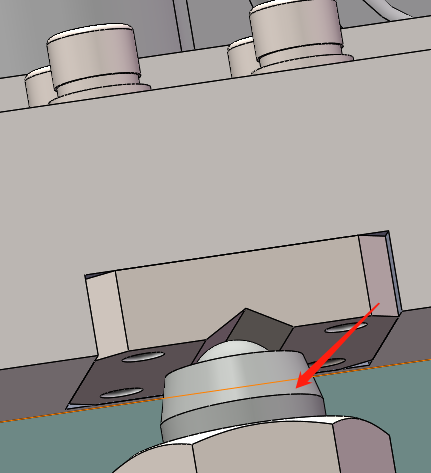

本帖最后由吃饃的魔于 2023-4-12 15:31 編輯哪位大佬知道，這種兩邊限位的公差怎么給？寬度30mm 。限位球頭柱塞的按銷孔配合公差給還是別的類型？補充內容 (2023-4-12 17:05 ...

回復

yd9608 發表于 2023-4-13 16:25:12

斜面保證對稱公差即可，螺紋孔位置尺寸要有要求，螺孔相對于配合面要有垂直度要求，螺釘過孔保持自由配合即可，定位塊螺紋盡可能使用細牙螺紋配合，間隙小。

雪舞楓 發表于 2023-4-13 16:20:17

這種帶螺紋球頭柱塞本身就不是定位特別精準的，最好設計成可調的

吃饃的魔 發表于 2023-4-13 09:39:39

gaxisjtu 發表于 2023-4-12 20:55
看實際使用，是否對精度要求高？

精度要求還是很高的，正負0.1mm之內吧

gaxisjtu 發表于 2023-4-12 20:55:37

看實際使用，是否對精度要求高？

吃饃的魔 發表于 2023-4-12 17:04:57

路人丙發表于 2023-4-12 16:50
沒看明白哪兩個面配合？

上面兩個螺接的零件的橫向（距離30mm）配合

路人丙 發表于 2023-4-12 16:50:50

沒看明白哪兩個面配合？

yshshsh 發表于 2023-4-12 16:42:36

特意去了tb看的，這個球頭的外徑是個正的公差。配合的孔也是個正的公差。而且說用的時候還要涂抹膠，防止掉出來。

冰峰1112 發表于 2023-4-12 15:51:12

看結構你那個球頭應該是帶彈簧的，俗話叫碰頭，這種不用給公差，安裝位置注意彈簧有一定的與壓縮量就可以。

斯文棒棒 發表于 2023-4-12 15:49:26

錐面和誰配合呢
