e29340 發表于 2023-6-20 15:26
已知條件：1）線速度V=35m/min，2）電機轉速1500r/min，3）滾筒直徑320mm，4）滾筒自重80kg，6）工件20kg。 ...

M=Jβ=J*2n/π/t=0.00416*2*1500/3.14/0.1/=39.7N.M,里面β是什么得來的; P=nT/9550,n為什么是1500/40，哪位大俠能幫忙詳細解答一下嗎？

e29340 發表于 2023-6-21 08:02
你看我回帖，我寫了

怎么感覺這個里面的負載只有轉動慣量和摩擦阻力啊，輪子和木板自重應該會有支撐固定吧

e29340 發表于 2023-6-20 15:26
已知條件：1）線速度V=35m/min，2）電機轉速1500r/min，3）滾筒直徑320mm，4）滾筒自重80kg，6）工件20kg。 ...

這個扭矩為什么加上下面滾筒的重量
T（壓板）=（mg+2m滾筒g）u*r=（160+160（2個滾筒的自重負載，簡單按負載加上去了）+20）*9.8*160/1000*0.1（摩擦系數）=53.3N.m

e29340 發表于 2023-6-20 15:26
已知條件：1）線速度V=35m/min，2）電機轉速1500r/min，3）滾筒直徑320mm，4）滾筒自重80kg，6）工件20kg。 ...

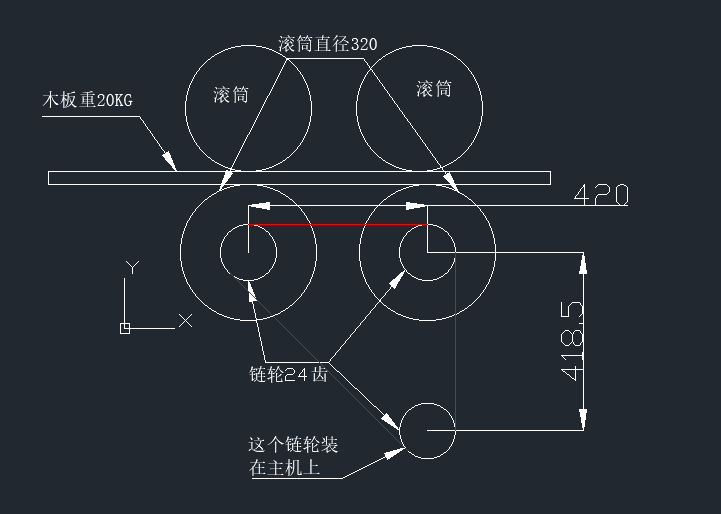

1.圖中有4個滾筒，上下各2個。每個滾筒各自繞著自身的回轉軸線旋轉，滾筒慣量應乘以4。
2.壓板的質量20kg，不應加上滾筒質量。

總慣量應是：(20*0.16*0.16+1.024*4)/(40*40)=0.00288Kgm

e29340 發表于 2023-6-20 15:26
已知條件：1）線速度V=35m/min，2）電機轉速1500r/min，3）滾筒直徑320mm，4）滾筒自重80kg，6）工件20kg。 ...

這個重復計算了 ，核算最大負載扭矩就行，慣量自己去匹配扭矩對應電機參數就行，每個電機廠商都有慣量合適的比例，有些是不超過電機的5倍，有些是10倍，不用在去核算慣量的扭矩了

1600是怎么得來的

e29340 發表于 2023-6-20 15:26
已知條件：1）線速度V=35m/min，2）電機轉速1500r/min，3）滾筒直徑320mm，4）滾筒自重80kg，6）工件20kg。 ...

我想問下轉矩 M=Jβ 這里單位是不有點問題 還需要除個60

不知道對你是否有幫助，但可以參考下

只為更好 發表于 2023-6-20 20:55
那你說說具體怎么算啊

你看我回帖，我寫了

e29340 發表于 2023-6-20 15:34
你這轉動慣量沒算。
滾筒自身也有負載，沒算。

那你說說具體怎么算啊
