雖然撿的成品板，讓他按自己的意思去工作也不容易。
先測繪電路，看看每個IO都干嘛用的，鎖存真值表網上查一下。哪些連段顯，哪些連位顯。。。。。。。
最后發現，這塊板子顯示數碼的碼表都是非標的，根據連線設計專門的碼表。在編個程序。。。。。。。
編譯，那年頭用的Keil。往片子里刷，TM的這板子沒ISP口。
又肥了一番功夫，最后終于能跑了。
跑一段時間，發現時間不準，通過增加和減少空指令的方法，直到走時準確。
有多準？一年誤差不超過10秒。這塊板子的晶振很可能是低溫漂的軍品。也有可能四季溫度變化快慢抵消了。

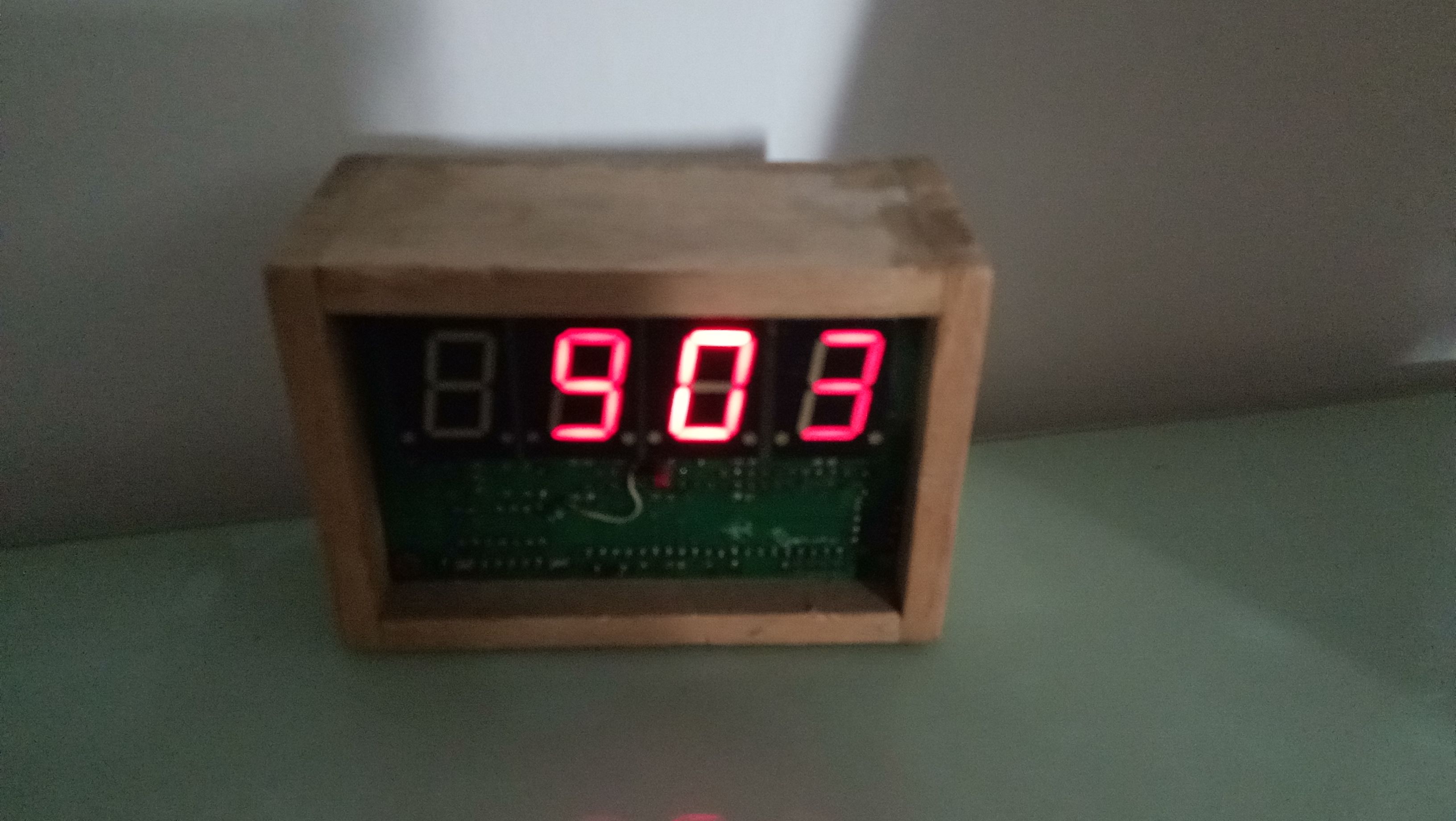

圖發了兩張，是表示那個發光二極管是秒信號，燈會閃的。

這個表的缺點是一停電他就不知道幾點了，再來電要對表。
于是我有做了一個不怕停電的。以后在寫。

那個木盒子，做工很丟客氣，鋸了板子，直接上502，本來打算搞個面板，一拖就是二十年，這是我第哎歪通病

AT89S52這是古董了，屬于intel51系列。現在淘寶還能買到，也算是常青樹了。
如果晶振是4個腳的，那可能是帶溫度補償的，還挺值錢的。只有2只腳就是不帶補償的。
我現在做工業儀表類產品開發，核心就是單片機，我還是在用51系列的。
新的51單片機產品有豐富的配置，AD DA comparator UART WDT都齊全。
雖然核心是1980年代intel的，今天依然好用。

喂我袋鹽 發表于 2023-9-3 14:04
看朋友ID，是搞電工的？

是硬件工程師。機械小白。碰到機械問題，會向到這里向大神請教。對大神來說，都是手到擒來的簡單問題。

DianGongN 發表于 2023-9-2 16:08
理解了。我本來以為時鐘是89S52產生的，它頻率可是上33Mhz，可以用溫度補償晶振。想著DS1302只是停電的時 ...

看朋友ID，是搞電工的？

wryp 發表于 2023-9-2 15:46
DS1302是時鐘，單片機只是把時間讀取出來，在顯示到數碼管上。
所以停電后只是不再顯示。但時鐘芯片有紐 ...

理解了。我本來以為時鐘是89S52產生的，它頻率可是上33Mhz，可以用溫度補償晶振。想著DS1302只是停電的時候短時間備用時鐘功能。

DS1302的晶振是32.768K，屬于低頻率晶振，沒有看到帶溫度補償的產品。最好的32.768K晶振的精度是10ppm，算下來一年誤差315S。
你這個用DS1302，一年誤差10S，只能說運氣好到爆！或者有一種可能性，用89S52微調DS1302的走時，消除32.768K晶振誤差，那就很厲害了。

DianGongN 發表于 2023-9-2 11:19
大神厲害了！那肯定要自己寫DS1302讀寫程序了。
另外，停電、來電的當前時間交接，如何處理確保高精度計 ...

DS1302是時鐘，單片機只是把時間讀取出來，在顯示到數碼管上。
所以停電后只是不再顯示。但時鐘芯片有紐扣電池所以不停機。
來電后，單片機回復讀取并顯示。

DianGongN 發表于 2023-9-2 11:19
大神厲害了！那肯定要自己寫DS1302讀寫程序了。

百度DS1302，找他的數據手冊，怎么設置位（設置鐘表啟停，是否給電池充電，），怎么讀寫，講的很清楚。
但這個片子不算高檔。高檔的我玩不來。
還有人玩自動校準的。就是用國家授時中心的信號。模塊網上也有賣。

wryp 發表于 2023-9-2 11:14
對的。
但是DS1302你肯定聽說過。
用這個片子，加一個紐扣電池。

大神厲害了！那肯定要自己寫DS1302讀寫程序了。
另外，停電、來電的當前時間交接，如何處理確保高精度計時？停電有檢測嗎？我的意思是，停電時將當前時刻寫入DS1302，來電時讀出，是這樣提高精度的嗎？
按你前面的一年10S的精度，主機沒問題，DS1302怕是精度低了吧？

DianGongN 發表于 2023-9-2 10:41
加一路后備電池供電，是最簡單的停電正常工作方案。
加在整流橋后面最大的電容那里就好。

對的。
但是DS1302你肯定聽說過。
用這個片子，加一個紐扣電池。
停電停止顯示。但DS1302因為有個紐扣電池，時間不中斷。另外，DS1302內部有RAM，可以記錄自己要記錄的信息。只要紐扣電池不掉電，RAM里的數據也一直在。
DS1302還可以通過電源給紐扣電池充電，保證紐扣電池的續航。

wryp 發表于 2023-9-1 18:34
雖然撿的成品板，讓他按自己的意思去工作也不容易。
先測繪電路，看看每個IO都干嘛用的，鎖存真值表網上查 ...

加一路后備電池供電，是最簡單的停電正常工作方案。
加在整流橋后面最大的電容那里就好。

懵逼的進來懵逼的出去，對電路一點不理解。
