唐穎 發表于 2023-11-14 01:58
我覺得不夠清楚，給機加工的圖紙，要給單獨的零件圖。
機加工加工B，就控制B的尺寸，對吧， 他不會管你 ...

胡說八道，粗糙度，形狀公差，位置公差的大小關系的范圍都沒搞明白吧？

哪有在裝配圖里面標零件加工尺寸的。你尺寸公差挺大的，粗糙度影響不到。
還有粗糙度符號cad自帶有的，你這個好像是自己畫的

你公差都有10道了，我覺得粗糙度對他的影響不大

粗糙度符號的什么意思請?jiān)偃タ匆幌拢�你�?biāo)注的6.3是需要去除材料的，一般也就指的需要加工，所以是要標注在加工的零件圖上的，你這個是個裝配圖一般不能標注加工符號，不然就會讓人看不懂，制圖還是要按規矩來，不然一個人一個理解和習慣，圖紙標注容易誤解！

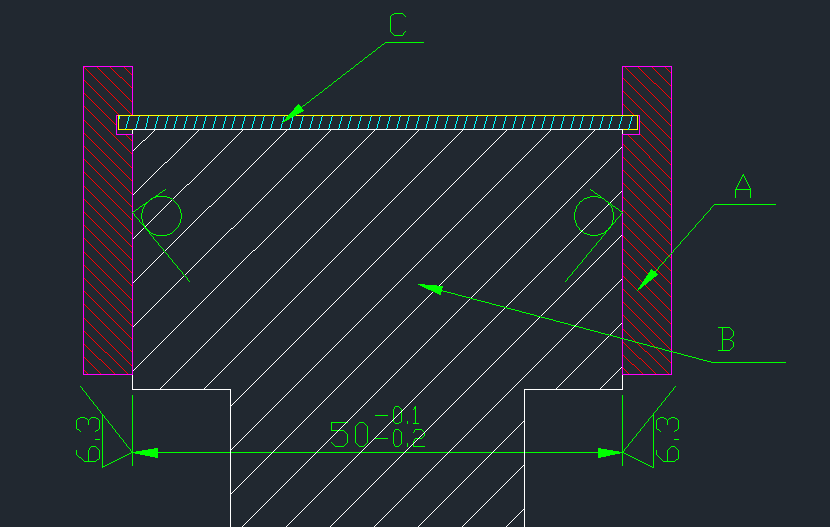

粗糙度和公差沒關系，一般的配合面6.3完全夠用了，但是你的圖不規范，而且和你文字描述的有矛盾，根據你的圖我可以勉強理解為A內表面不加工，B外表面加工，你標注的公差粗糙度都是標在B上的，而不是你文字描述的A上

我呆過的幾個公司，圖紙默認粗糙度是3.2，像你這個公差要求，不需要再表粗糙度

49.8~49.9的尺寸是加工B的時候保證的

A件的平行度標了嗎？

和粗糙度沒關系。 Ra6.3，的影響等級都在μ級了……兄弟建議回去再看下粗糙度，公差，公差帶，軸孔制，形位公差這些
