剛剛把之前的帖子看了一遍

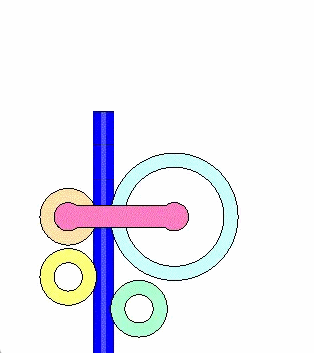

這個圖不知道分析得對不對？

多看書吧，就這還玄學只是超出你知識盲區了，你但凡想想就能發現差異，滾輪和壓條在彎管事和工件接觸的面積局部壓力是完全一樣的么，真想搞明白查資料呀，不行自己多試驗多觀察

所謂的玄學樓上已經給你解釋了

壓條圓弧和圓管是面接觸，對拉伸部位有一定的保護，限制了圓管直徑方向的變形，支撐圓管抵抗變形力（拉伸力）；
滾輪滾壓過程中，是圓周方向的線接觸，造成彎管部位逐步變形，隨著角度變大到一定程度，有可能直接垮掉。

滾輪彎管要看材料的延伸率和壁厚，也有很多應用場景。
加壓條就相當于以前的填沙子，不過更簡便。

有賣的，非得自己做

可以這樣理解不，動圖的結構，受力面只有一條線，加上壓條后將折彎力分布到折彎后一部分管上，分散了力，所以折彎部分變形就小

之前我也迷信網上那些動圖原理，我估計很多沒經過驗證，都是自我意淫想當然。
我經過這次毒打之后，以后要以判斷的眼光去看待那些動圖

麥哥123 發表于 2023-12-6 18:50
我的結構圖貼上來了。最初結構完全行不通，我就是參考那個所謂很屌的動圖做第二次改進，就是下圖結構。
結 ...

我做的，當然都是全自動啦，至于你提這個問題，我另開貼講解怎么復位
