發布時間: 2024-1-2 11:32

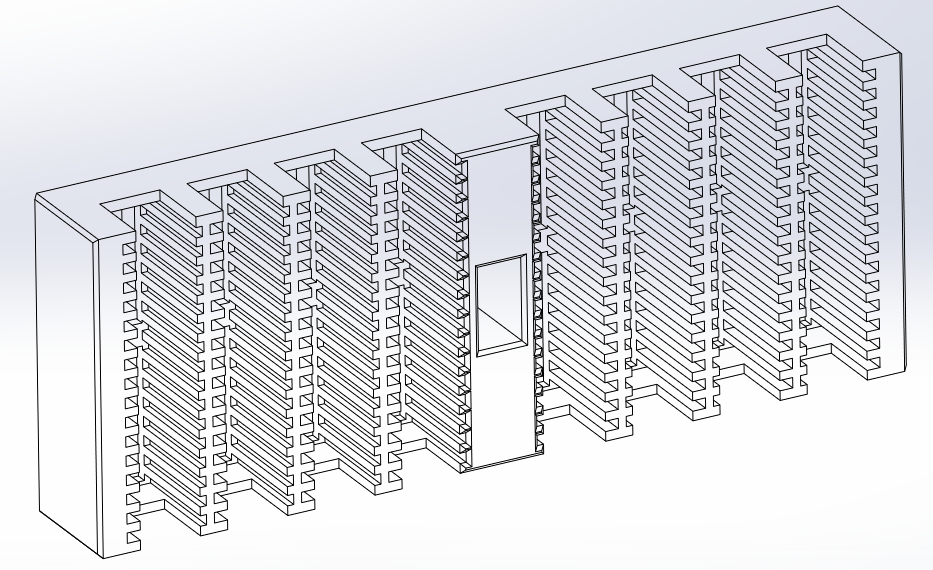

正文摘要:要將圓形薄片（陶瓷片）插入籃子中，本意是籃子帶角度固定，薄片吸附后，夾爪二次推入籃子，再靠薄片自重后吹氣劃入籃子末端，但是個人覺得不可行，（每個籃子槽穴要放滿）有沒有更好的方式來解決 |
| 圍觀一下 |
翰墨許 發表于 2024-1-2 15:08 圖片是國內客戶現場，用的是進口設備。 多層晶圓同時抓取，吸盤是特殊的側面開口，管路4mm，層與層之間有間隙，可以直接插入后再靠近物料，然后真空吸附。 如果要求特殊，層與層間隙更小，建議用晶圓抓手。 如果空間足夠，那自己照著圖例做一個真空吸頭就可以，還可以參考等間距可調機構，直接買現成模塊搭建需要的產品。 |
喂我袋鹽 發表于 2024-1-2 13:39 晶圓機械手我一直沒搞明白結構，我看很薄的一個偏偏插進去就把可以把圓盤吸出來，要說是伯努利的那種吧，我看有的又沒有做外徑限制，高速跑的時候會不會導致位置變化啊 |
| 這個加工也成問題 |
|
光伏硅片插片機吸盤厚度可以做到2mm，然后你幾十個吸盤 疊起來，上圖PE插片機 吸盤 |
ahway 發表于 2024-1-2 14:46 哥哥 展開說說 |
不都是現成的東西嗎？
|
| 皮帶送進去 |
| 前司做過硅片的分片插片機，但那個是在水下的，利用水流將硅片分開，然后用平帶把硅片送進花籃 |
