這個需要 分解計算

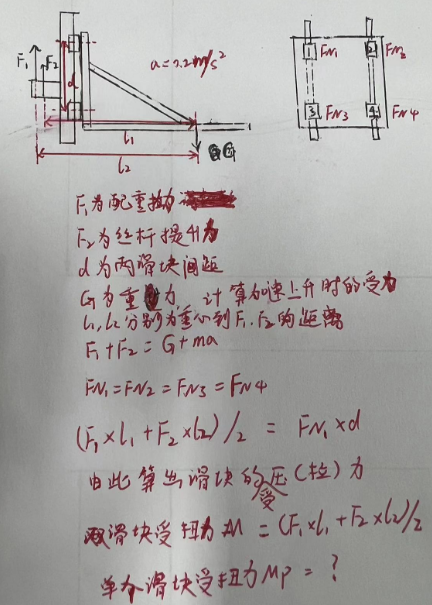

F1是與垂直向上的嗎，起到什么作用，這個力沒看懂？這個是靠什么提供的力。
絲桿螺母的位置也會影響整體的力矩平衡的，提醒一下。

火火火大氣球 發表于 2024-2-28 14:29
好謝謝，滑塊的載荷已經算過了沒問題。我再算算導軌上的螺絲能不能拉的住

感覺不保險，可以再加上2組滑塊

蘿卜包呀 發表于 2024-2-28 13:29
可以這么理解，保證不拉脫開就行，不過不是螺絲的承受載荷，而是滑塊珠子的承受載荷（一般小于螺絲載荷） ...

好謝謝，滑塊的載荷已經算過了沒問題。我再算算導軌上的螺絲能不能拉的住

火火火大氣球 發表于 2024-2-28 12:58
是否可以理解為，負載的傾覆力矩只要保證在安裝導軌的螺絲的承受范圍內即可，保證導軌不脫開，而不需要計 ...

可以這么理解，保證不拉脫開就行，不過不是螺絲的承受載荷，而是滑塊珠子的承受載荷（一般小于螺絲載荷），也就是滑塊的額定動載荷和靜載荷，手冊上都有數據。

這時其實可以當做杠杠來算了。

蘿卜包呀 發表于 2024-2-28 11:13
一根導軌上兩個滑塊，單個滑塊的傾覆力矩幾乎可以忽略了，主要看滑塊的動靜載荷，相當于上滑塊受拉力，下滑 ...

是否可以理解為，負載的傾覆力矩只要保證在安裝導軌的螺絲的承受范圍內即可，保證導軌不脫開，而不需要計算單個滑塊的力矩

上銀的選型手冊上有詳細的資料，可以參考

一根導軌上兩個滑塊，單個滑塊的傾覆力矩幾乎可以忽略了，主要看滑塊的動靜載荷，相當于上滑塊受拉力，下滑塊受壓力
