治具設計的困擾

查看數: 9433 | 評論數: 20 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

璗之殤

發布時間: 2024-3-28 09:14

正文摘要:

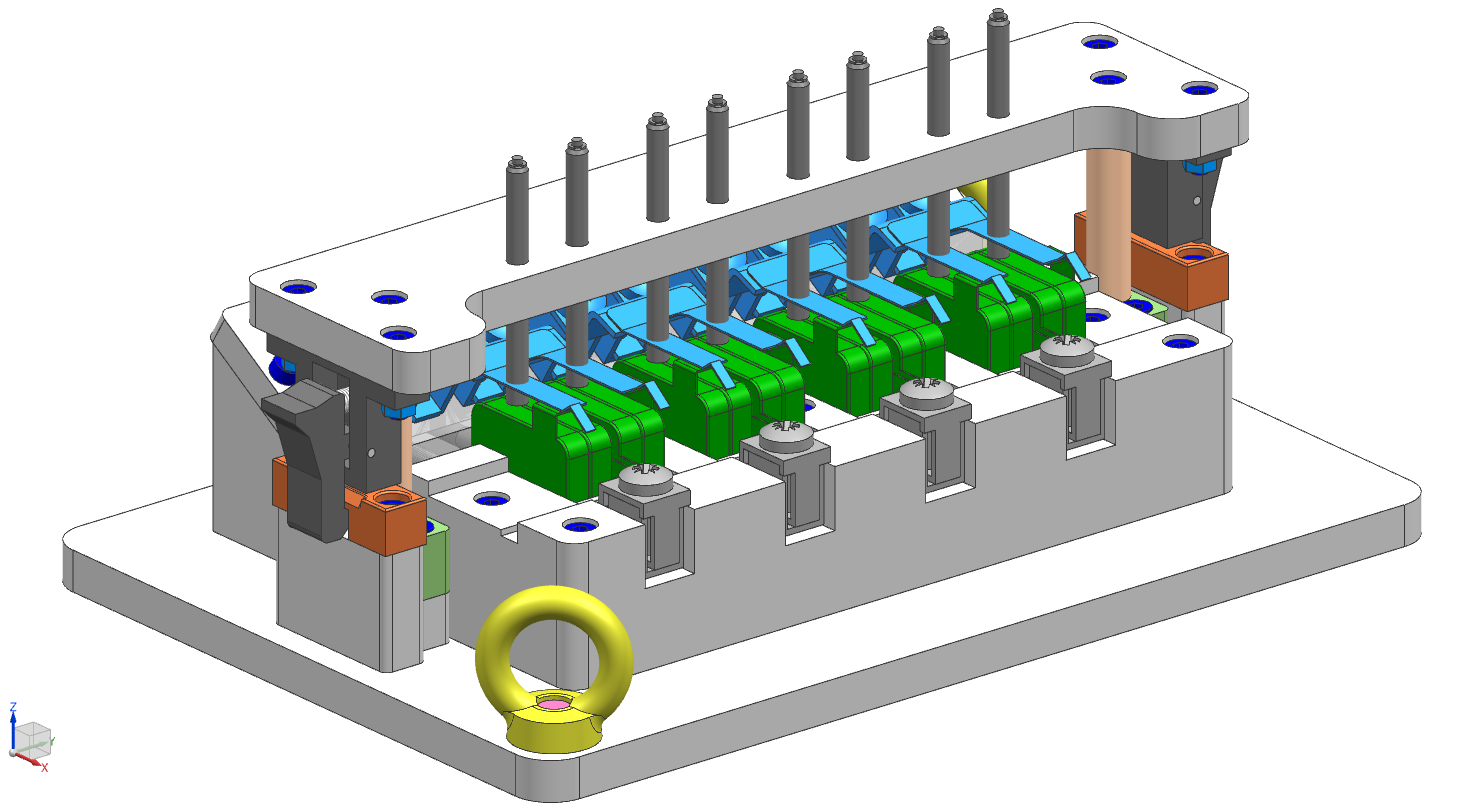

求助各位前輩們供應商做過來的零配件厚度每批次都不一致，原本已經給治具腔體放大了0.4-0.8mm的間隙，這次來的零配件又更厚了。想重新設計治具方案，目前想做一個厚度方向可以靈活調整的治具，想聽一聽前輩們的 ...

回復

布如禽獸 發表于 2024-6-4 08:59:45

布如禽獸發表于 2024-5-11 11:41
產品看著像防雷器壓敏

這個治具是做壓敏的什么工序？

治具xiaobai 發表于 2024-5-15 14:08:03

可以試試增加浮動機構，靠邊定位

范老大1111 發表于 2024-5-11 11:44:44

學習了。。

布如禽獸 發表于 2024-5-11 11:41:23

產品看著像防雷器壓敏

點評

璗之殤

是呢，一眼就被您發現了呢，目光如炬，慧眼識珠發表于 2024-5-11 15:36

管理團隊 發表于 2024-5-11 10:24:12

公眾號留言選取

點評

璗之殤

感謝管理團隊的認可，謝謝各位前輩提供的解決方案。發表于 2024-5-11 15:35

孤酒 發表于 2024-3-28 14:30:27

首先正確的思路應該是誰的問題解決誰，所以退貨給供應商是正常流程。
其次貼主想改夾具，僅靠目前的圖片，會有很多誤解。
最簡單當然是直接把夾具的空間厚度擴大，但這一就需要考慮夾具的用途是什么，裝夾后是進一步加工還是用來裝配的？夾具的定位面是哪個？會不會影響裝夾后的加工或者裝配？
夾具的設計簡單說六點定位，三點成一面定Z，其余三點定X、Y以及旋轉。
復雜講工件六個自由度都得有定位。
很多人仍然不會區分夾緊面和成定位面，導致使用時問題頻發。

回到這個問題，從圖片看零件兩兩一組，中心定位還是側面定位？如果是中心定位，擴寬時就要兩面都加工，如果單側定位，同時零件厚度對定位無影響的話，就只需要加工夾緊面，定位面不能改變。
確認好定位面，同時要考慮零件厚度變化對定位是否有影響，才能進一步研究能否調整夾具的設計。
