箱體拼裝工裝，求大神們指點！

查看數: 5315 | 評論數: 11 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-4-8 07:07

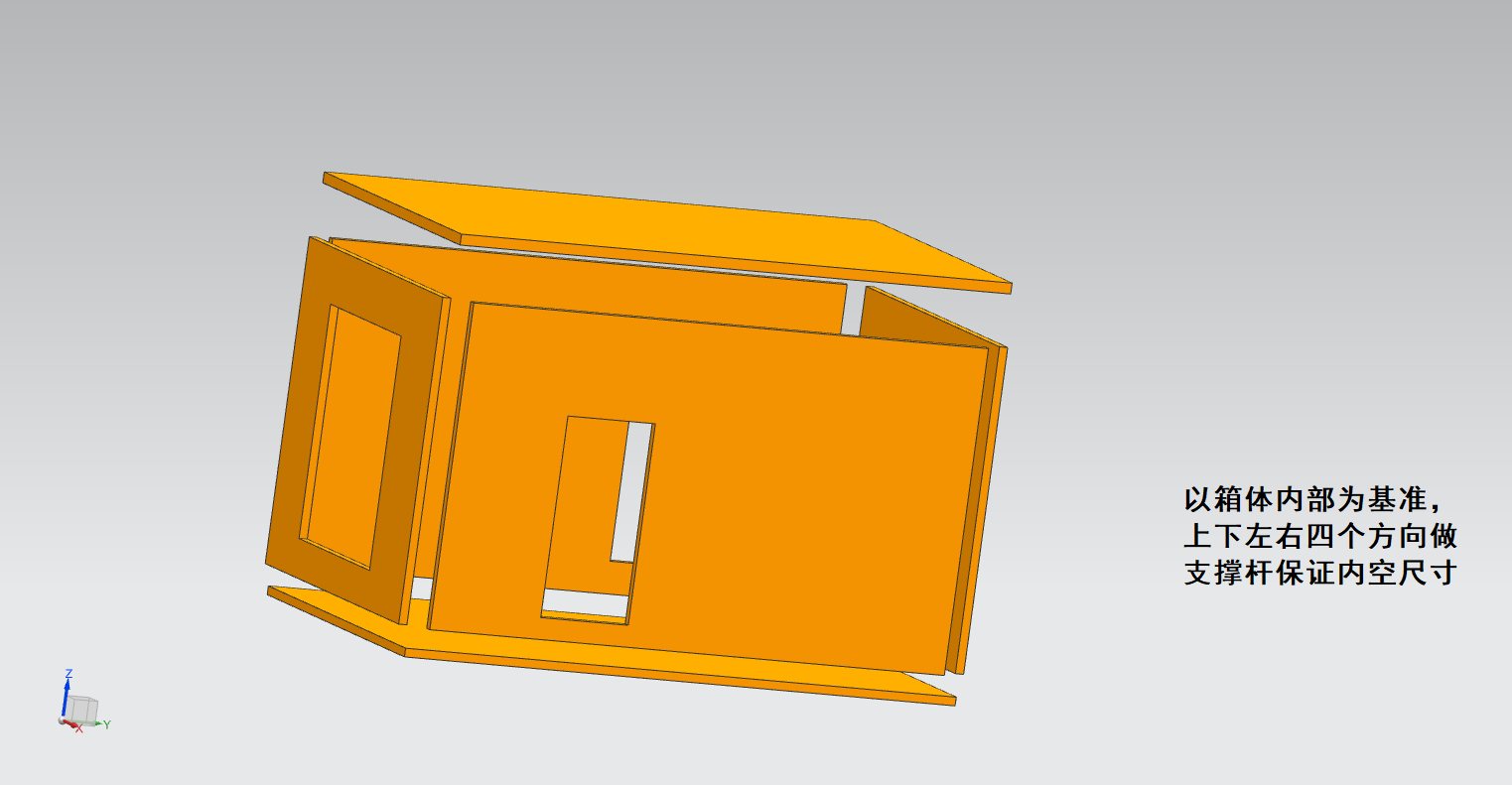

需要保證箱體尺寸為：長度2.5~4米，寬度2-2.5米，高度2-2.3米，公差5毫米之類（包括對角線）。本人想法是在內部做拼裝式的支撐結構（太大不便于拼裝后從門拿出來），同時保證長寬高3個方向，再把箱板靠在支撐結構 ...

回復

兔子鷹 發表于 2024-4-18 08:26:08

可以參考木工的榫卯結構，相應尺寸上開槽，設卡扣

學渣渣 發表于 2024-4-13 12:06:40

bravo090 發表于 2024-4-8 10:12
這種

集裝箱都機器人了吧

hkznkj_ban 發表于 2024-4-13 11:51:46

做立柱橫梁結構，然后把板裝到這些梁上去

盧Tiger 發表于 2024-4-9 15:20:12

只要保證鉚接與螺栓連接孔的尺寸和位置精度，就能保證成品的質量。

阿里帶一 發表于 2024-4-9 06:52:53

bravo090 發表于 2024-4-8 10:12
這種

產品類似集裝箱，應是屬于方艙系列。因為不是焊接件，都是鉚接與螺栓連接，需要打孔，不知大神還有什么其他思路可以指點一下嗎

阿里帶一 發表于 2024-4-9 06:49:24

zhaojunxian 發表于 2024-4-8 09:19
焊接工裝，只要保證定位可靠，裝夾拆卸焊接的產品方便，如果是批量的產品最好有防呆設置，就可以了，你看看 ...

從箱體外部定位也可以，就是關于工裝如何簡便又能達到要求，沒有什么特別好的思路。

阿里帶一 發表于 2024-4-9 06:47:16

機械小查理發表于 2024-4-8 09:14
你這是人工還是自動化拼裝啊

目前只是人工拼裝。

bravo090 發表于 2024-4-8 10:12:57

這種


大批量可以借鑒下集裝箱生產線發表于 2024-4-8 10:15

盧Tiger 發表于 2024-4-8 09:20:01

5毫米公差，用支撐來保證內部尺寸是可行的。
