ahway 發表于 2024-4-23 10:19
沒有物料具體尺寸，中心孔徑未知，可能的辦法有：

1. 多個吸盤均布（配波紋球頭）

好的，謝謝！我去找找合適的

沒有物料具體尺寸，中心孔徑未知，可能的辦法有：

1. 多個吸盤均布（配波紋球頭）



2. 錐閥吸盤


底部錐閥可以更換密封材質，堵住物料頂部泄露孔位


3. 環形波紋吸盤



4. 氣囊抓手

smilefm 發表于 2024-4-23 08:36
彈性體與中空圓柱體是一起配合工作，彈性體去堵牢物料上的圓洞，避免漏氣，然后圓柱體與物料之間的空腔就相 ...

好的 謝謝!我看看這種結構做出來 高度會不會超

|湯姆餓死了發表于 04-23 07:55<br>這個孔是功能孔，損壞了就算不良了<br>

彈性體與中空圓柱體是一起配合工作，彈性體去堵牢物料上的圓洞，避免漏氣，然后圓柱體與物料之間的空腔就相對封閉，負壓抽真空就把物料吸起來了
你這個是輕質品，應該很容易吸起來

湯姆餓死了 發表于 2024-4-23 08:03
老板當面說的是不差錢，解決問題就好，當采購價格報上去就要改方案了

老板兩面三刀，給錢肯定不爽快，外行指導內行

喂我袋鹽 發表于 2024-4-22 19:16
這樣的老板，就是現在流行的既要又要還要型。

等我問一問，lz打算用多少預算解決這個問題

老板當面說的是不差錢，解決問題就好，當采購價格報上去就要改方案了

smilefm 發表于 2024-4-22 21:04

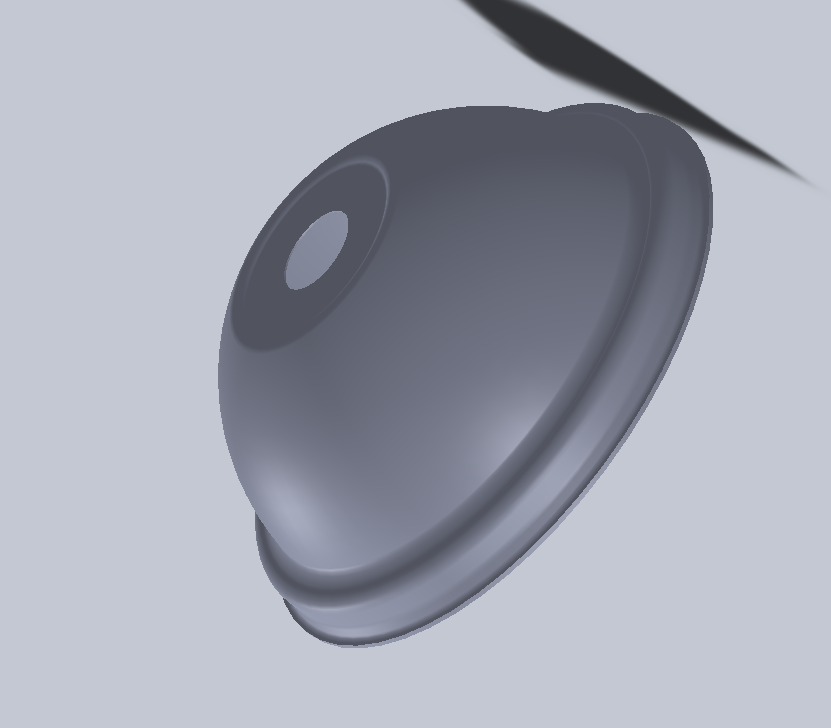

用大的中空圓柱內腔套住物料，物料中心孔用足夠大彈性體堵住，然后內腔抽負壓

這個孔是功能孔，損壞了就算不良了

東北制造 發表于 2024-4-22 19:20
✌︎(ツ)و ̑̑ʸᵉᵃʰᵎ～:;  ⭐✨那種 ...

有用過，外夾的抱不住球面，內撐的沒合適的，那種氣動柔爪老板嫌貴

駱馬湖鐵匠 發表于 2024-4-22 18:16
增大真空泵，又想好又想巧的事沒有的，最好門戈吸盤的安裝桿上有彈簧浮動，不然28個很難有一致的高度

每個吸盤位都有帶彈簧的
