+1 全能的麥工

趕緊去寫個專利

落差2mm以上  有沒有一種可能  一個對射光光纖+一組帶空銷子+一組彈簧+一個長條加工 就可以搞定呢？
如下 紅色是產品 黃色是光  紫色是標準桿+帶中間孔銷子 綠色是彈簧。 產品平齊（2mm以內）光纖有信號。

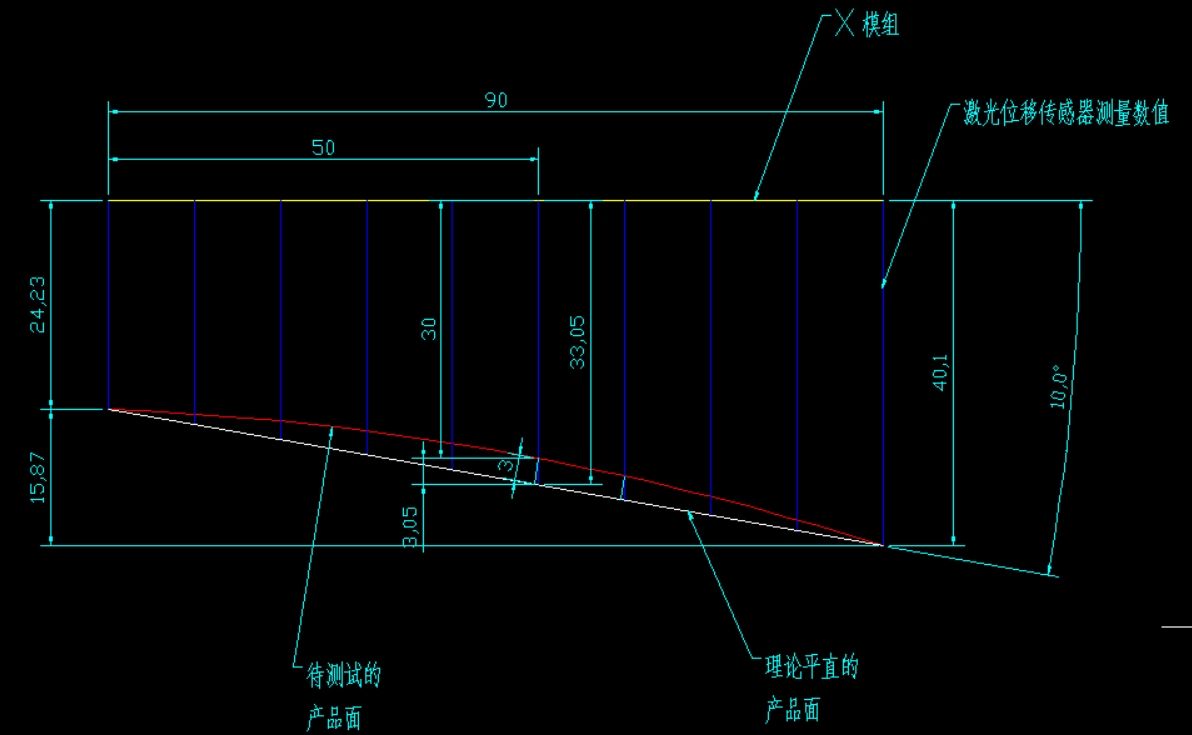

這玩意有現成的廠家做的，不需要自己去開發，原理就是根據激光被遮擋的部分，在一定范圍內計算最大值和最小值。重點是算法，廠家都已經做的很成熟了，成本也很低，完全沒必要自己去折騰。

DianGongN 發表于 2024-4-25 08:51
是不是可以這么理解：
上端面如果是平面，為合格
上端面如果是曲面，高低差大于2mm，判為不合格。

感謝回復，由于我的產品很多種尺寸，而且表面可能有柱子（詳見我另外一個帖子，關于治具調整方法的帖子），做板開孔，不能兼容所有尺寸

麥哥123 發表于 2024-4-25 07:27
產品圖

是不是可以這么理解：
上端面如果是平面，為合格
上端面如果是曲面，高低差大于2mm，判為不合格。

假設被側面是金屬，那么可以有簡單的檢測方法：
做一金屬板，板上開2孔，對應2凸起。面積與被側面相等。
金屬板外表絕緣，噴漆或者噴塑，絕緣層厚度盡量薄。
金屬板放到被測面上，測量二者之間的電容值。被測面平面度越好，電容值越大。
實測判讀電容值即可。

買一塊分辨率高一點的數字電容表，改造一下，做成嵌入式。若想聯PLC，選個有數字輸出的即可。

麥哥123 發表于 2024-4-24 23:12
那天就是叫基恩士現場測試（測試多個內容，本貼只是其中一個需求），說這個需求視覺不好檢測

這個用測距傳感器就行了，按照我的理解，四個測距傳感器，90度分布，上下左右檢測確定大體軸線，按照經驗來確定閾值，簡單。

學渣渣 發表于 2024-4-24 23:31
我也來有請兩位大佬

@hl90

我都沒弄清楚他的需求，一個罐體，充氣后會凸起2毫米，

怎么個凸起法，哪里凸起，

難道一定要用視覺測量？

可不可以做個三軸架子帶一個感應器，超過指定高度就報警，并且畫出取消，這些技術上也可以實現。

他說的這個我在腦子里夠不成三維圖形，他后面說的解決辦法我也就沒辦法理解了。
