面夾緊定位

夏冰aa 發表于 2024-5-9 09:47
由于你軸和不銹鋼套直間的間隙太大，頂絲鎖緊過程其實就會發生單邊受力偏移了，偏移角度是會隨著外徑增大 ...

收到 感謝建議

參考鋸片安裝方式，用壓板夾緊不銹鋼片

xiaogang3181784 發表于 2024-5-8 15:50

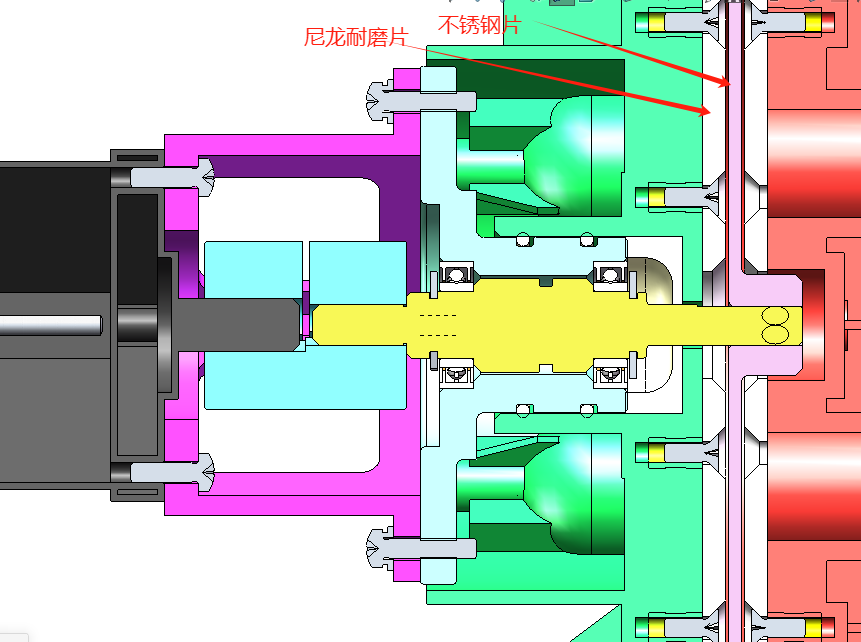

補充一下  軸采用D型孔防轉，會不會是軸與不銹鋼片的間隙在頂校緊后導致的不銹鋼片的不平

由于你軸和不銹鋼套直間的間隙太大，頂絲鎖緊過程其實就會發生單邊受力偏移了，偏移角度是會隨著外徑增大而無限放大的，所以間隙0.4mm是比較小，不夠你的偏移量，建議軸留一個臺階，然后軸端車個螺紋孔，鎖個平頭螺絲，這樣就可以限制連端的軸向移動，同時減小軸和不銹鋼套之間的間隙，建議走G8公差。。還有注意你不銹鋼整體的平面度，2mm不銹鋼容易發生形變

學渣渣 發表于 2024-5-9 09:13
2mm，不銹鋼如何加工的，沖壓，還是激光？

機加工的 然后表面拋光

學渣渣 發表于 2024-5-9 09:13
2mm，不銹鋼如何加工的，沖壓，還是激光？

機加工的

xiaogang3181784 發表于 2024-5-9 08:56
有物料不平的可能，現在是想弱化件的尺寸精度對結構產生的影響，我倒是允許不銹鋼片不平，主要是想旋轉不 ...

2mm，不銹鋼如何加工的，沖壓，還是激光？

sh1017lwd 發表于 2024-5-9 08:50
你這套進去也沒個定位，純靠鎖

沒加定位主要是想有個調整的空間，軸與軸承座安裝時在軸向方向可能會有些竄動，加階梯面的話就會把不銹鋼片位置限制住，如果旋轉卡滯就沒調整的空間了，我現在是做了一個0.4mm的工裝，安裝時墊在不銹鋼片和耐磨片之間。
