發布時間: 2024-5-14 08:58

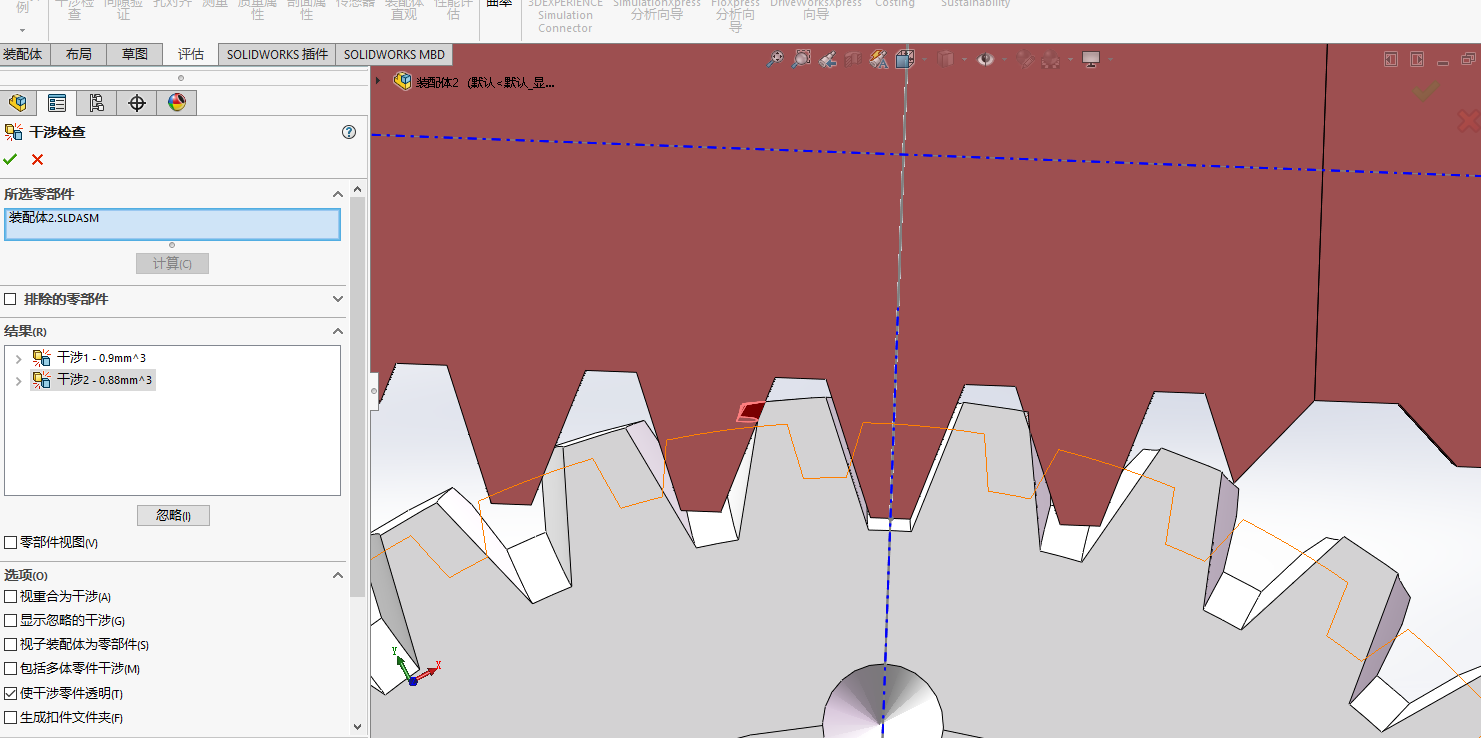

正文摘要:本帖最后由 開了又開 于 2024-5-14 09:04 編輯 * x+ Y l/ p! b' H C$ p& }0 \3 i0 M0 }' @9 q 第五屆“高教杯”機械類的模型，想用于ansys靜力學和瞬態仿真蝸輪蝸桿傳動，裝配體在solidwo ... |
| 齒形問題 |
|
可以利用方程式進行建模，利用漸開線和螺旋線進行精細建模 ( p9 U f$ k- `6 {/ ]8 g |
探根究底 發表于 2024-5-14 11:01 您好，請問你可以具體說一下么，我也遇上這種問題了 |
|
插件建模蝸輪肯定干涉，蝸輪除了中間截面的齒形是漸開線，其它截面都不是；而插件建模都要用用掃掠等，這建出來都是近似的；所以裝配后肯定干涉。要想不干涉，蝸輪必須要準確建模，實際使用可以考慮用模擬加工法來獲得蝸輪模型。; L1 |8 B6 p& s3 w6 A |
|
齒形不行 |
| 模型建錯了可不得干涉嗎。蝸桿齒形是梯形的話，蝸輪端面齒形應該是漸開線，而非也做成梯形。另外你這個蝸輪好像也沒做出螺旋角來。 |
| SW:移動+碰撞 |
斯文棒棒 發表于 2024-5-14 10:081 Y4 N4 y6 _% H 沒用漸開線建齒形/ \1 Q. L& r6 e6 }* G1 j) G8 ?" ^ |
liuhuiming177 發表于 2024-5-14 10:33( y0 G2 H5 k0 A7 ]! T! ] 我沒用漸開線建模齒形，這是干涉的原因嗎？ |
