發布時間: 2024-5-30 16:40

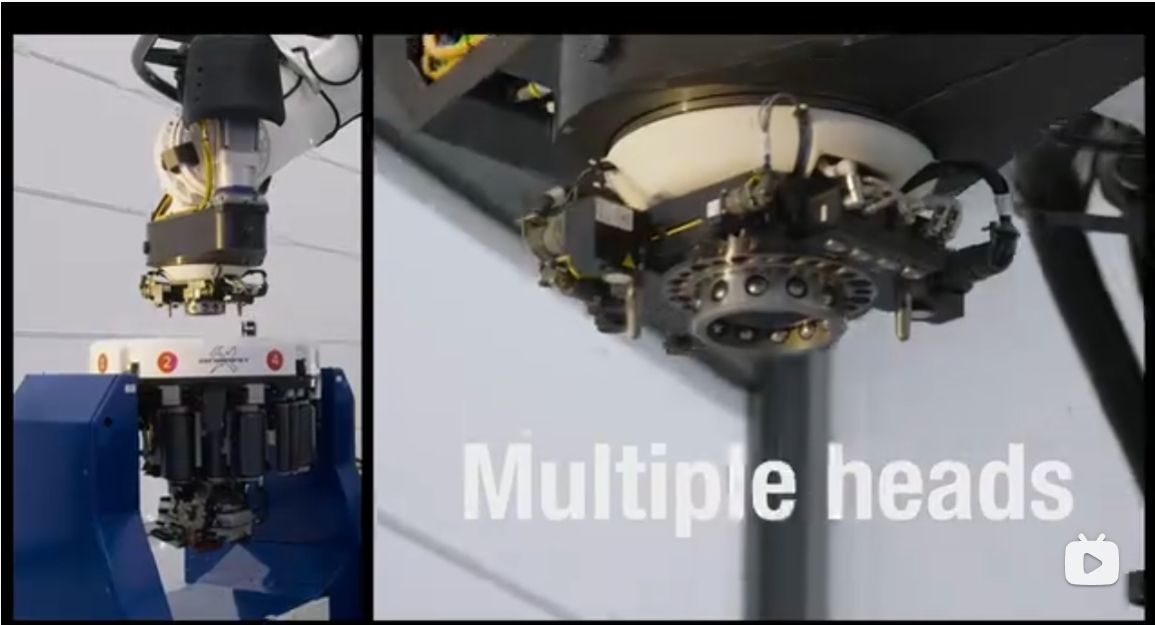

正文摘要:【【Electroimpact】纖維鋪設技術展示AFP/ATL cell】 https://www.bilibili.com/video/BV1ub4y1N7k8/?share_source=copy_web 這事在網站上看到的，美國電沖擊公司的自動鋪絲機（AFP）它安裝在一個6軸機械手上，用來 ... |
|
如果是供電線應該不需要滑環 如果帶信號線就需要了 |
| 應該是在快換盤機器人側里邊有一個總線模塊和閥板模塊吧，這樣氣電滑環可以少很多，可以做的小一點，隱藏著完全看不出來， |
以前用過這個機構, 的關鍵部件有兩個, 分別是旋轉軸上端的電氣滑環和旋轉軸下端的快換器. 至于信號數量, 電氣滑環120mm外徑的就可以通120路信號, 快換器由于是對插結構, 信號線纜也不需要很粗的針, 所以體積也不會太大. |
學渣渣 發表于 2024-6-2 11:34 推測是旋轉拖鏈。igus有 |
|
給大佬點贊；沒看懂不用電氣滑環，如何實現旋轉幾圈，或者只轉360°？里面有排線，有伸縮拖鏈？ |
喂我袋鹽 發表于 2024-6-1 11:48 滑環都可以定制的，沒問題，只有你給有多少功率路，信號路，水路，氣路，光纖路，高頻等。 |
喂我袋鹽 發表于 2024-6-1 17:40 可以定制 |
wyy123456 發表于 2024-5-31 20:56 壓力，溫度，，，，，才2個模擬量？不至于這么少吧 |
| 電滑環？ |
