發布時間: 2024-6-10 21:01

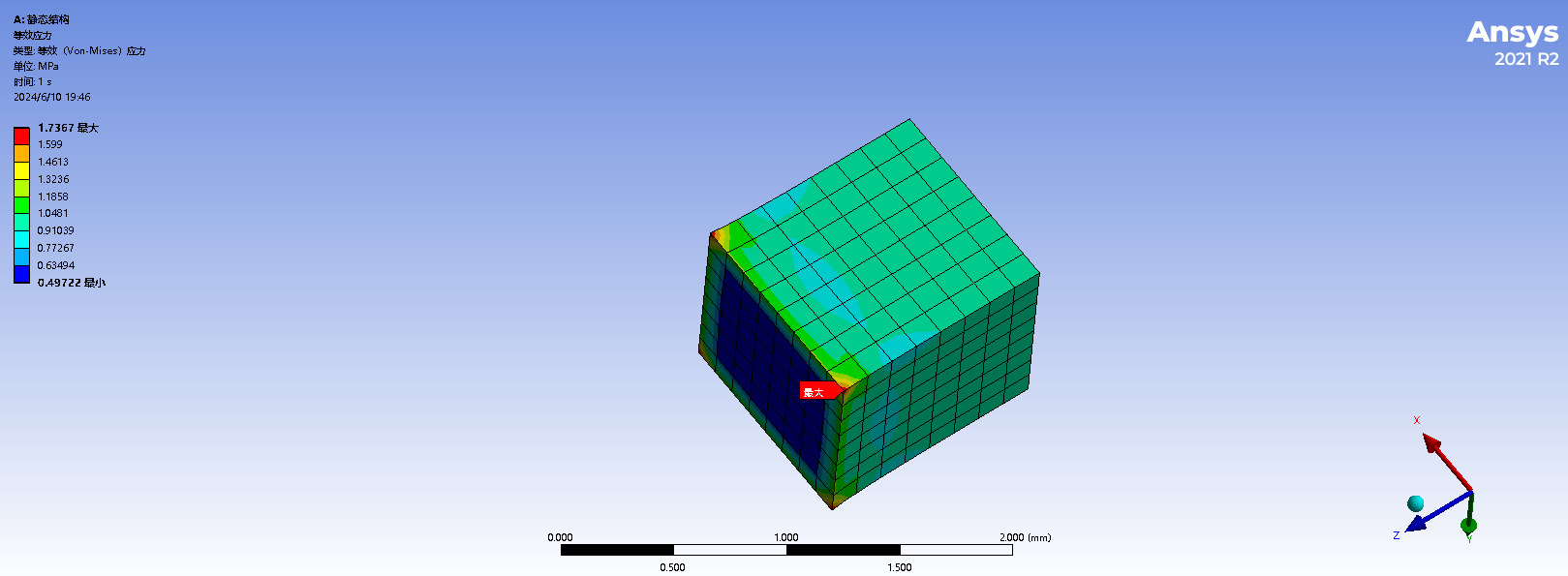

正文摘要:一個邊長為1mm的立方體，相對的兩個面上受1N的拉力，米賽斯應力應該是1MPa。我用軟件試了一下，發現結果一點也不靠譜，如下圖，有應力奇異。后來我就在百度上搜了一下，終于找到了辦法。就是把固定約束改成位移，然 ... |
| 設置過，不行，看大神經驗！ |
| SW也是這樣 |
| 固定支撐導致垂直載荷方向的變形沒了 |
| 這軟件也能整到，不錯哦。聽說這個很吃電腦性能。 |
| 立方體變成長方體沒？ |
| 看起來樓主可能剛搞仿真不久，如果忽略重力的話，理論上不需要約束，僅靠兩個面的力就平衡。但考慮到實際網格的劃分，模型計算的誤差，所以在選取一個堆結果影響小的約束，就可以了，約束太多反而不準。 |
| 分清理論力學與材料力學，不要混為一談。 |
修車俞師傅 發表于 2024-6-11 08:57 第一張照片，右上角有寫，ANSYS，美國有限元分析軟件 |
|
這是啥軟件啊，老哥 |
