發布時間: 2024-6-14 22:52

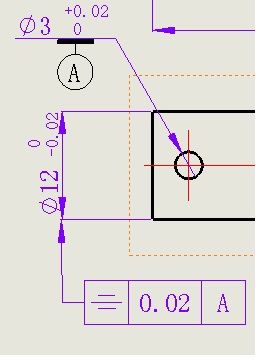

正文摘要:如圖，這個3的銷孔想打在軸的正中心，這個公差用什么合適？ 我圖中這樣表合適嗎？ 這個銷孔主要是裝七星把手的，七星把手是光孔帶銷孔的，如果這個孔打偏了，銷子穿過把手，再往軸孔里面就很能打進去了 |
| 不用給公差，直接打3.1 手動的要那么精確干嘛，掉不下來就行了。 |
| 頂一個 |
| 先把七星把手裝在軸上，再配作孔。 |
| 把基準換到軸上，給孔位置度，保證孔的對稱度 |
| 要求不高用彈性銷，用光軸得緊配，不然會脫掉，或者用搓花軸 |
| 先加工軸，后在鉆模中鉆孔即可。 |
|
你這個基準。。。讓人一看是 先加工孔，再車軸 基準需要放在軸上 用對稱度可以，但是要標在孔上 |
| 這孔有啥公差 |
|
嗯，先加工孔，然后再利用孔作定位，去車軸。。。。。。。。 我操，你這腦子，非一般反人類呀，佩服了！！！ |
