發布時間: 2024-7-18 07:54

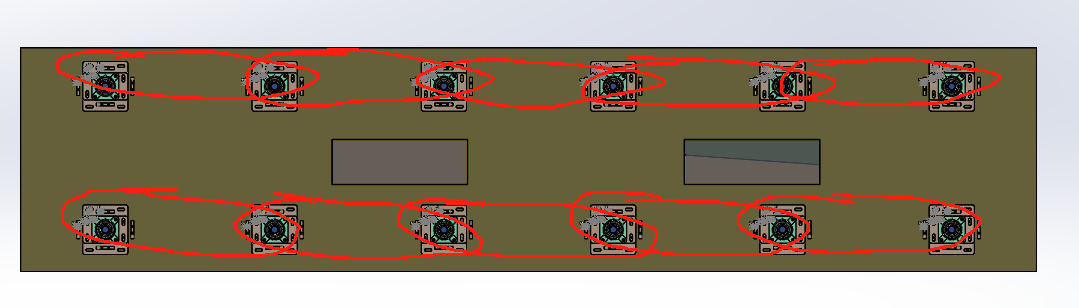

正文摘要:軸間距固定750，轉速1200rpm,如果按照設計手冊8m的最小齒數32，可是32齒肯定不滿足0.7(d1+d2)到2(d1+d2),如果要滿足這個范圍齒數要74節圓188，這個輪太大太重了，慣性矩又太大了。在松邊和緊邊都加內側漲緊輪，可以 ... |
|
本帖最后由 來自何方 于 2024-7-18 15:47 編輯 不要看落后的機械手冊，要看廠標，是HTD8M,還是STD8M；進口品牌還有內部簾線是高柔韌性，需要的齒數更小，建議找一家專業的同步帶廠家咨詢一下；至于軸間距看用法，我見過水平往復3米就兩端有軸的移栽，除了同步帶晃點沒大事 |
| 你要考慮每個皮帶的張緊成都 |
|
這是鏈傳動的方式 |
| 如果加張緊輪可以考慮用一根皮帶串起所有輪子。 |
| 這種不是書本上那種簡單的傳動形式，需要自己經過思考加以變通，取合適的計算參數 |
| 說不可以，并不是絕對不能用，而是不能發揮最大的性能。輕載的場合可以變通的 |
| 輕載可以的，我用過。注意動力傳遞的方向和動力按照多大計算 |
