閉環。主要原因在于材料，對比手板加工和注塑加工(耐磨POM)，手板有異響但注塑沒有。注塑的材料做光譜確實是POM，但是否添加PTFE暫不得知。

類似三爪卡盤的卷曲機構

三爪卡盤怎樣的卷曲機構？一般不是端面螺旋槽么

愿聞其詳，謝謝

438007705 發表于 2024-8-14 16:25
如果是浸水后，聲音消失，說明水取到了潤滑作用。可以用下POM+PTFE材料，就是在POM原料的基礎上，添加了鐵 ...

混料粒子

如果12個葉片都在一個平面，為什么沒考慮這種方式？

加肥貓devil 發表于 2024-8-14 17:10
主要是自潤滑好，我有些沒有太大壓力的旋轉墊片會選擇用聚四氟乙烯，很順暢

不知道具體尺寸，如果尺寸不大，可以選擇整個材料都是聚四氟加工。

喂我袋鹽 發表于 2024-8-14 18:48
這個不能說是直線運動吧

12個葉片的運動如何導向？

葉片上的那些溝槽，凸起，和葉片的運動無關，和負載有關？

還看到葉片有1，2，3的標記，3個一組？

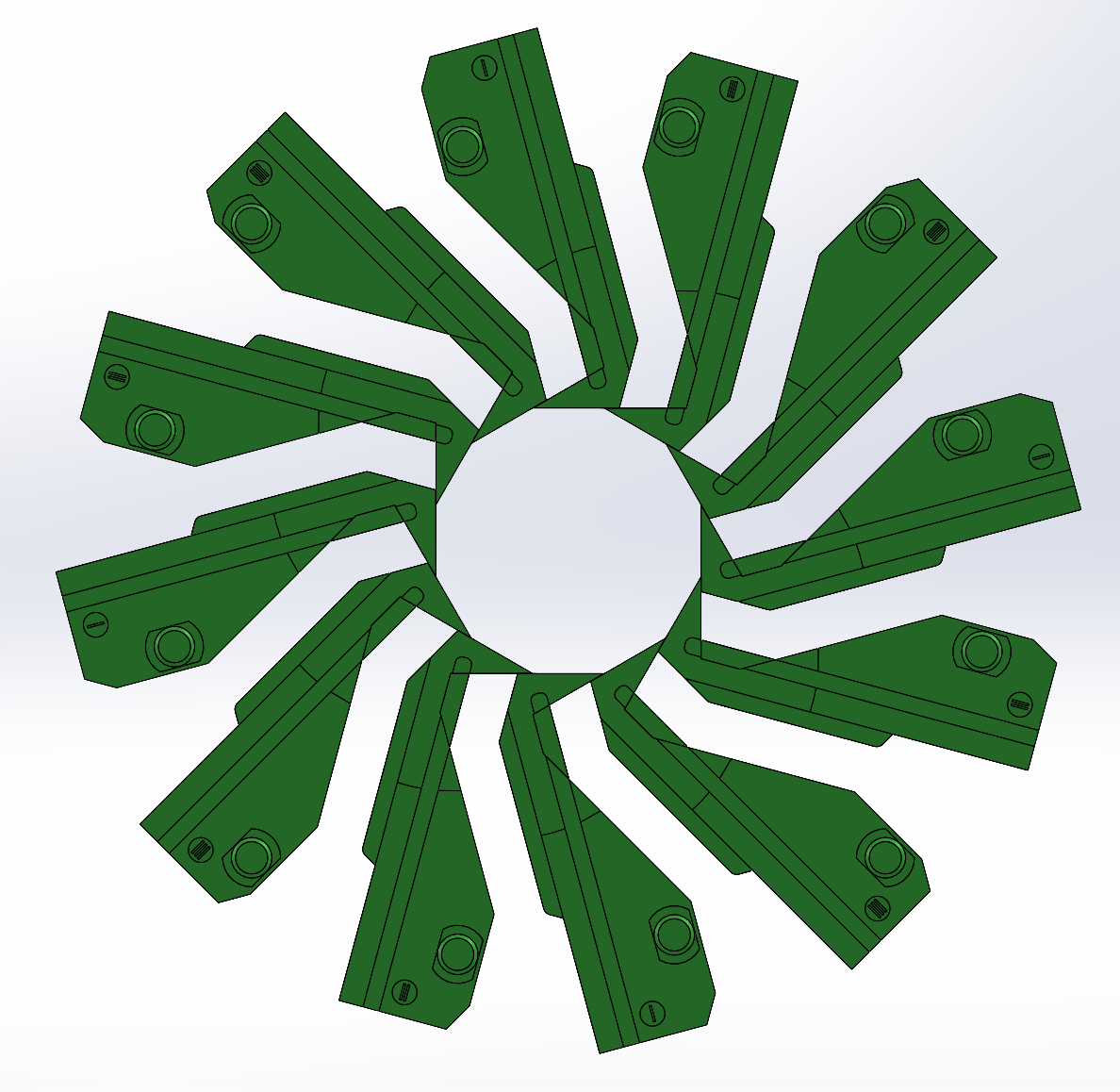

受驅動后零件做直線運動，12個零件組合后實現內腔的大小變化

這個不能說是直線運動吧

喂我袋鹽 發表于 2024-8-14 16:12
看這個圖，是逆時針，每片葉子壓著左側葉片，被右側葉片壓著嗎？

每個葉片是有變形呢，還是厚度上 ...

又仔細看了一下，似乎沒重疊，但有厚度變化，有的地方薄，有的地方厚。

不過有一個問題，lz不需要最小內徑=0？

喂我袋鹽 發表于 2024-8-14 16:08
我也贊成聚四氟。聚四氟本身不粘雜物。我也打算做一個。

主要是自潤滑好，我有些沒有太大壓力的旋轉墊片會選擇用聚四氟乙烯，很順暢
