我用這種礦用皮帶機的場合都有高低差，需要那么準么，不行就支腿可以上下調節

自行定出唄有托架

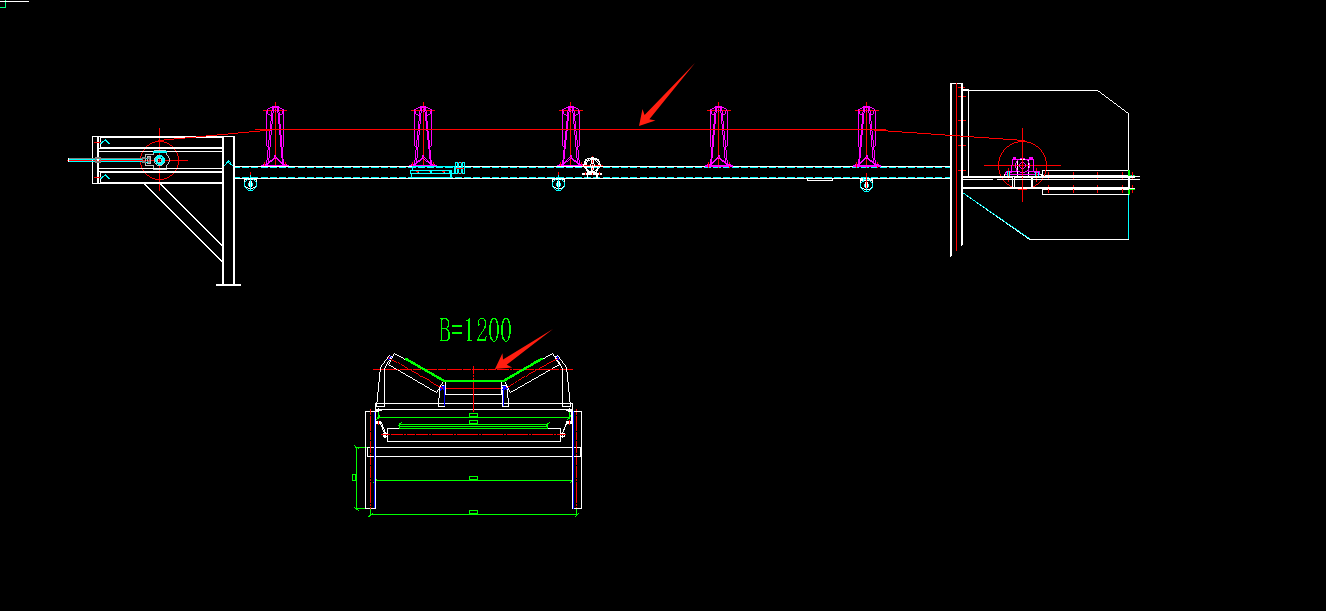

你圖上箭頭所指為槽形帶的理論高度查手冊可知

皮帶輸送機圖紙上皮帶的高度位置通常依據以下幾個因素來確定：

物料特性：不同種類的物料對輸送機的角度和高度有不同的要求。例如，對于易滾動或流動性較強的物料，輸送角度不宜過大，以減少物料滑落的風險。
輸送距離與角度：輸送機的長度、高度變化以及輸送角度都會影響到皮帶的位置設置。一般來說，較長的輸送距離可能需要更大的提升角度來實現特定的垂直高度變化。
設備布局：輸送機在生產線中的位置及其與其他設備（如料斗、分揀機等）的連接方式也會影響皮帶高度的設計。
維護和安全考慮：為了便于日常的維護操作和確保工作人員的安全，皮帶輸送機的高度也需要考慮到這些因素。例如，輸送機下方的空間應該足夠大以便于維護人員通過。
空間限制：安裝地點的實際空間條件也會對輸送機的設計產生影響。如果空間有限，則可能需要采用更緊湊的設計方案。
傾斜角度：皮帶輸送機的傾斜角度也會影響到皮帶的高度位置。一般而言，傾斜角度越大，皮帶在垂直方向上升的速度就越快。
支撐結構：皮帶輸送機的支撐結構（如支架）的高度也會直接影響到皮帶的位置。

算長度啊，高低點的中心就行，，，，
