發布時間: 2024-8-29 10:10

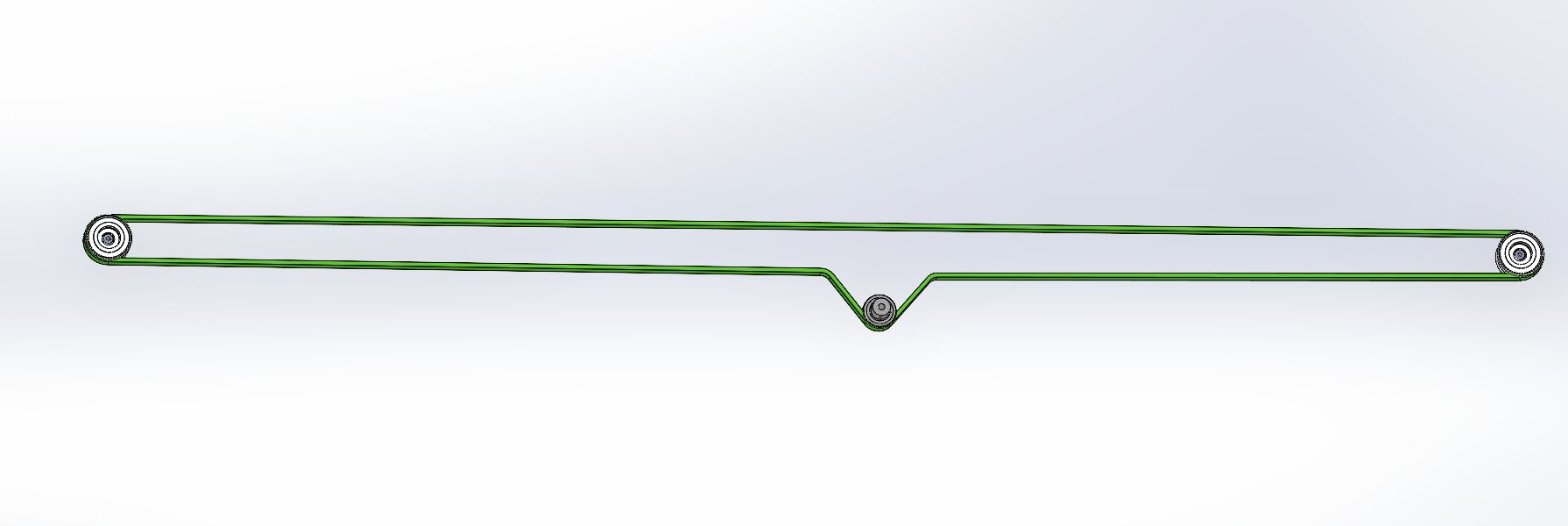

正文摘要:如圖，這是個同步帶傳動的輸送帶，我現在按照計算買的同步帶短了一點，導致安裝不了，我有點懷疑我用的是節圓的尺寸，他們用的是外圓的原因，請問各位前輩，我買同步帶的時候提供什么尺寸會好一點，還有是不 ... |
| 學習 |
| 一段加調節 |
| 最高不要寫長度，買同步帶寫齒數。 |
|
同步帶 首先看一下多大型號，型號不一樣厚度也不一樣。 無論是同步帶還是 普通輸送帶 都有一個最小曲率問題，比如厚度10mm的同步帶或皮帶會針對最小直徑滾筒。如果該滾筒直徑太小皮帶有很厚 根本起不到左右 滾筒不會轉 至于計算節線長度 建議是要預留足夠的安裝空間和張緊空間。 有些里面有鋼絲不像PVC或PU 帶那樣有彈性，同步帶彈性很小 幾乎很硬的所以 設計同步帶輸送 張力浮動調多點便于安裝 |
| 同步帶廠家的網頁有根據齒數和中心距計算皮帶齒數的計算器，買接駁帶，今天拍明天到 |
| 淘寶買同步帶要寫齒數，你以為你報的是節圓周長，他理解的是外徑周長。 |
阿飛LJ 發表于 2024-8-29 10:31 那你這個張緊輪的調整間距設計的不合理 |
| SolidWorks不是可以自動生成皮帶嗎？后面還會標出尺寸，那個尺寸很準的，齒數圓整之后再多兩個齒用作調節，從來沒出問題 |
| 同步帶長度算皮帶中間層 |
