發布時間: 2024-9-20 11:16

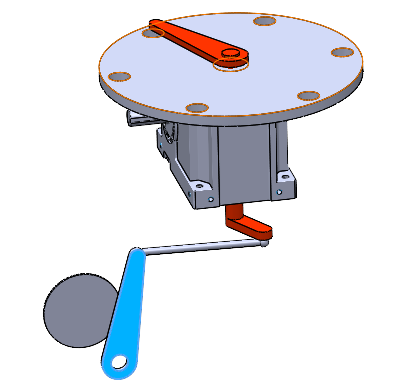

正文摘要:本帖最后由 無名b 于 2024-9-20 11:18 編輯 有問題想請教各位大神們 擺臂怎樣與凸輪分割器做隨動 擺臂繞分割器輸出軸中心同步旋轉一個工位 后用分割器間歇時間 返回 這個凸輪怎樣去計算？ |
| 把各時間點的首尾零件的位置都模擬出來，零件都固定好，自由度就留連接件末端的活動自由度，然后就能根據末端圓盤的角度和連接桿的末端位置得到凸輪對應時間點的軌跡。 |
|
這個跟隨往復機構 不知道是 只跟隨起始和終點 還是整個都要同步跟隨 需要知道凸輪分割器的 加速曲線 才可以 罐裝設備用的比較多 |
