位置度要指定三基準，而且定位尺寸要帶框(理論正確尺寸)

多看書，位置度錯了，銷孔盡量是通孔，感覺就是自己怎么想，怎么標

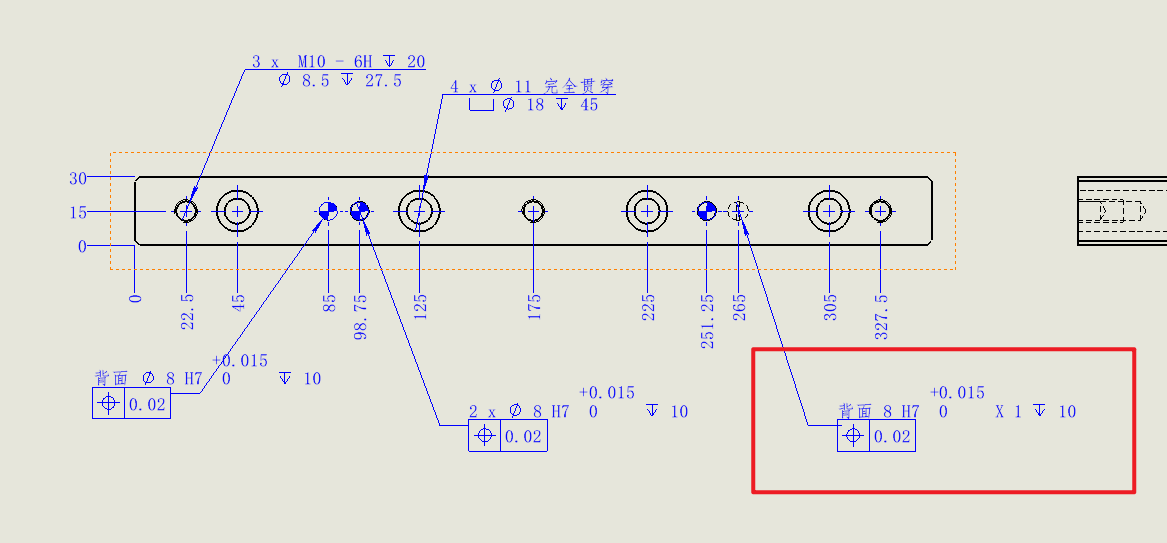

偷懶的搞法，尺寸又小，很容易出錯，不過現在都附帶3D圖檔了。你不說腰形孔我都差點看成8的圓孔。最好加個視圖，上方加個局部剖也行。腰孔長度方向公差0.015是不是不合適？測都不好測。

你都覺得容易出錯，那大概率就會出錯，所以最好補充一個局部剖面圖

多投影一個視圖會死系列。

1. 既沒有基準也沒有距基準的理論正確尺寸，何來位置度呢？
2. 孔的位置度數值前要有Φ
3. 這位置度給的是不是有點太高了

最好不要用著這個標法，8X1還好，8X15這種有時就分不清是中心位置間距還是最大間距。
我沒記錯的話，實際同樣的尺寸，Solidworks用異型孔向?qū)Ш筒輬D切除的腰孔，用這種標注方式拉出來的尺寸不一樣，一個是中間間距，一個是最大間距。
最好還是寬度拉個尺寸，長度拉個尺寸。另外建議盡量不要用背面這種備注方式，另外投個視圖更好。
因?yàn)槟銟?biāo)背面對于加工和測量來說都是正面去操作，別人還得想著換個基準方向。萬一漏標或看錯了還可能加工反向。

連理論正確尺寸和基準都沒有，就敢標注什么位置度公差嗎。

腰孔深度、半徑多少、腰孔長度、腰孔寬度
